红星浅谈烘干机大齿轮冷气焊接修复工艺

时间：2012-05-22返回列表

温馨提示：如果您对我们的产品、服务感兴趣，或者有什么可以帮助您的，您可以点击 在线咨询与我们在线交谈或者拨打我们的客服电话： 0371-67772626

烘干机大齿轮是一种直径4300mm，宽250mm，由两半装配而成，总重3t左右的一种动力传输设备，而且烘干机对大齿轮的齿距偏差要求非常高，偏差不得大于0.6mm，直径误差不得大于1mm，还必须保证齿轮的12个法兰盘与滚筒上的12个法兰盘搭配。因此红星机器设计工程师为大家讲述下烘干机大齿轮冷气焊接修复工艺。

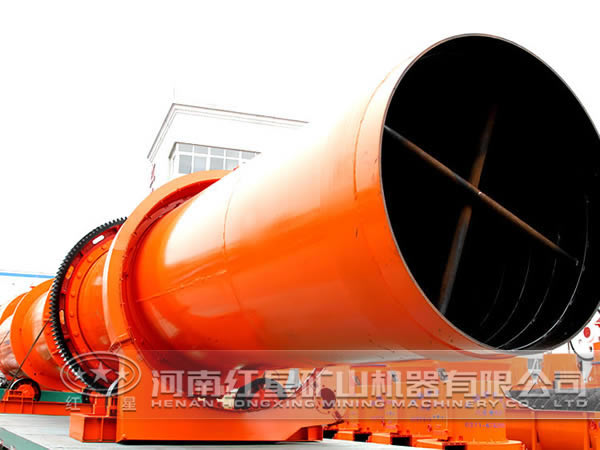

烘干机

(1)焊前将两半齿轮装配成一体，并用三付功25mm的可调紧固螺栓通过齿轮上的法兰盘将轮圈拉紧。拉紧时要注意保持齿轮的几何形状精度。

(2)将紧固好的齿轮放平，可先用电弧将断裂处开成70。左右的坡11，深度为齿轮厚度的二分之一。开好坡口，即乘热用气焊火焰把坡口修整一下，接着用铸铁气焊丝进行气焊补焊。因为烘干机大齿轮较厚，因此选用大号焊炬，焊嘴直径3.2mm，由中压乙炔发生器供气。

操作过程中，火焰热量要集中于母材和熔池，就是沽熔剂和拿取焊条时视线也不得离开火焰和熔池，以免火焰偏离熔池，更不许火焰熄灭，这样才能保证熔池有足够温度，使填充金属与母材熔合良好，并避免产生气孔、夹渣等缺陷。补焊时，要把开透的两齿间焊满(与齿顶齐)。将坡口及齿距间焊满后，立即将齿轮翻身，按前述工艺开坡口及焊接，注意坡口根部一定要开透。齿轮全部补焊完毕后，待其自然冷却，再按齿距成型样板，将轮齿修整出来。

按照以上以上步骤一步一步的修复烘干机的大齿轮，让您既节省了买烘干机的花销，又节省了时间。如果有什么疑问，请拨打电话：0371-67772626.
