烘干机查明并建立装配尺寸链

时间：2012-07-21返回列表

温馨提示：如果您对我们的产品、服务感兴趣，或者有什么可以帮助您的，您可以点击 在线咨询与我们在线交谈或者拨打我们的客服电话： 0371-67772626

烘干机装配精度问题的解决需要查明并建立装配尺寸链。那么如何进行呢？查明和建立尺寸链即确定封闭环，并以封闭环为依据查明各组成环，然后确定保证装配精度的工艺方法和进行必要的计算。

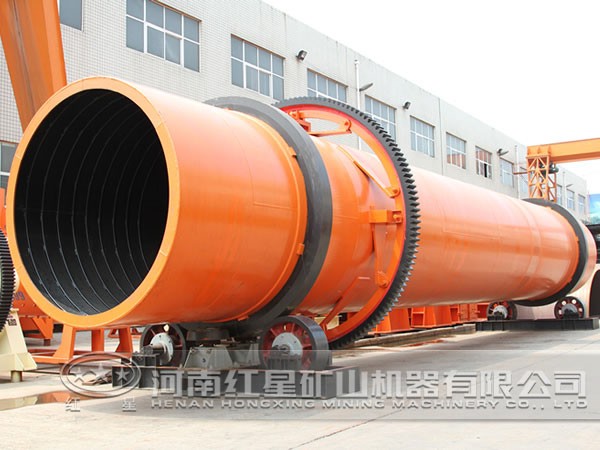

烘干机

我们首先就要先判别组成环的性质画出装配尺寸链图后，判别组成环的性质即增、减环。在建立装配尺寸链时，除满足封闭性、相关性原则外，还应符合下列要求。组成环数较少原则：从工艺角度出发，在结构已经确定的情况下，标注零件尺寸时，应使一个零件仅有一个尺寸进入尺寸链，即组成环数目等于有关零件数目；按封闭环的不同位置和方向分别建立装配尺寸链。然后确定封闭环：在装配过程中，要求保证的装配精度就是封闭环。查明组成环，画装配尺寸链图。从封闭环任意一端开始，沿着装配精度要求的位置方向，将与装配精度有关的各零件尺寸依次首尾相连，直到与封闭环另一端相接为止，形成一个封闭形的尺寸图，图上的各个尺寸即是组成环。 

红星专业生产烘干机，为您提供技术较优、结构紧凑、水份蒸发快、产量高、设备占地面积小、运行稳定可靠的烘干机设备，欢迎咨询来！
