滚筒烘干机

【筒体容积】:9.0-285m³

【生产能力】:1.9-76.0t/h

【应用范围】:选矿、建材、冶金、化工、公路建设、铁路建设、耐火材料等领域。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

滚筒烘干机介绍

滚筒烘干机是烘干机中常见的烘干设备,其操作范围广、实用性强、处理范围大,是目前用户比较喜欢的一种烘干机设备,目前普通滚筒烘干机直径为:Φ1000-Φ4000,也可以根据目前用户的要求定做,该设备主要应用于冶金、建材、化工、洗煤、化肥、矿石、沙、粘土、高岭土等领域,也是目前我们国家烘干行业的佼佼者。

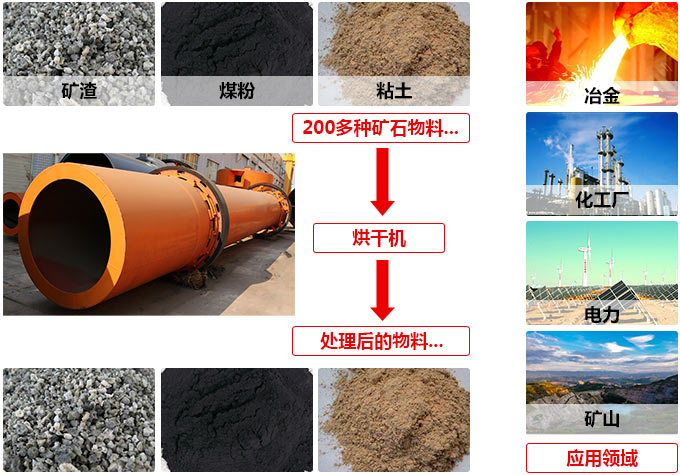

滚筒烘干机应用领域

滚筒烘干机图片实拍

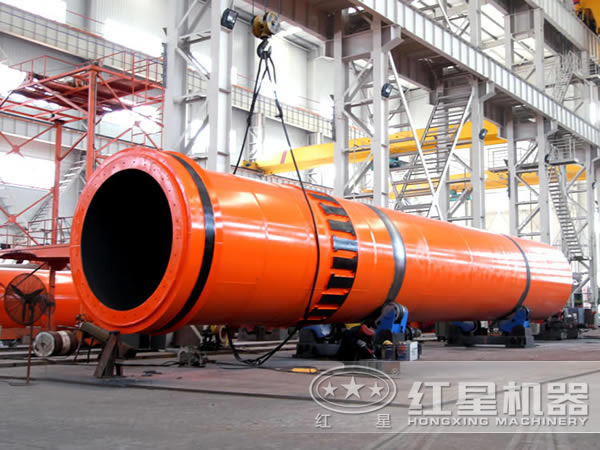

滚筒烘干机

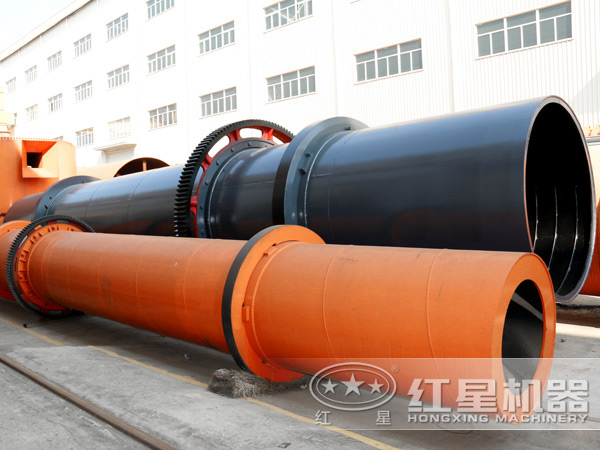

滚筒烘干机车间图

滚筒烘干机发货现场

滚筒烘干机特点

1)处理速度快,处理能力大,消耗燃料少。

2)成本低,使用安全,有一定的防护措施。

3)在外形设计上采用拖轮与滚圈配合,使其更加牢固。

4)专门设计的挡轮结构,大大降低了由于设备倾斜工作所带来的水平推力。抗过载能力强,筒体运行平稳,可靠性高。

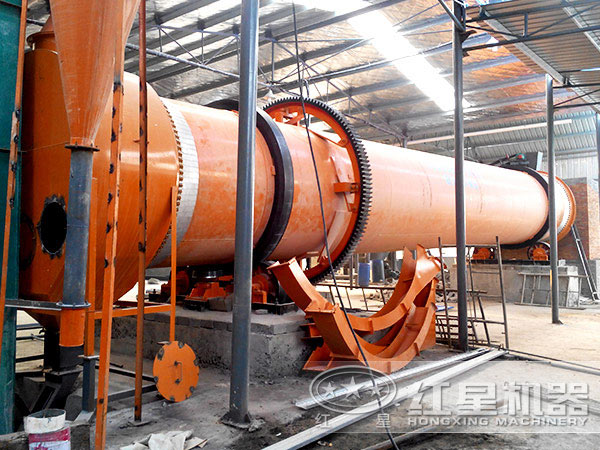

滚筒烘干机客户现场

滚筒烘干机客户现场

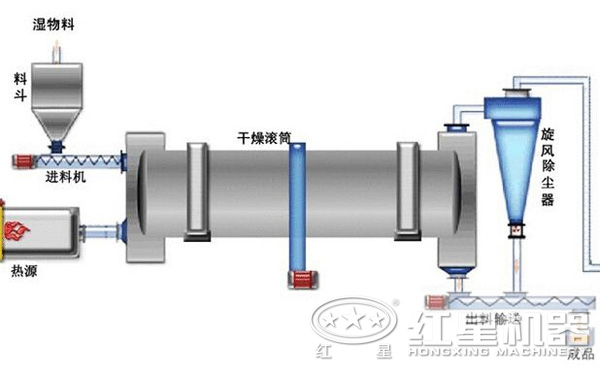

滚筒烘干机结构

滚筒烘干机与其他烘干机构造上都差不多,主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。干燥机是一个与水平方向略成倾斜的圆筒,物料从较高的一端加入,高温热烟气与物料并流进入筒体,随着筒体的转动,物料由于重力的作用运行到较低一端。在圆筒内壁上装有抄板,把物料抄起又洒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前行。干燥后的产品从底端下部收集。

河南郑州滚筒烘干机厂家地址:河南省郑州市高新区檀香路8号

滚筒烘干机价格咨询热线:0371-67772626

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
