三风道煤粉装置在回转式烘干机上的应用

时间:2015-09-22返回列表

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以点击 在线咨询与我们在线交谈或者拨打我们的客服电话: 0371-67772626

回转式烘干机是目前常用的矿石加热干燥设备,既然是干燥设备,热风炉就必不可少,其性能的好坏是考虑烘干机优劣的一个重要的考核标准。目前常见的热风炉有块煤燃烧室、烧粒煤的沸腾炉燃烧室和喷煤粉燃烧室三种,而喷煤粉燃烧室多由燃油装置改造而成,常伴随有结渣清理不便和有效热量损失大的问题,因此又滋生出一款新型的煤粉烘烧炉——三风道式煤粉烧装置,该装置结构合理,性能突出,能很好的应用在回转式烘干机上。

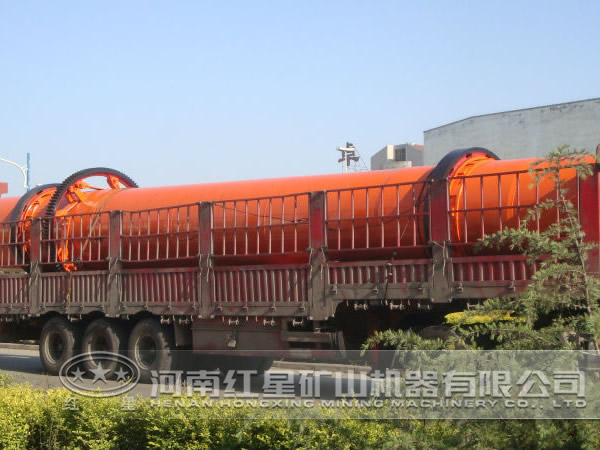

回转式烘干机

三风道煤粉装置的结构

三风道煤粉装置主要由燃烧室总成、烧嘴总成、送煤粉管道总成、磨煤喷粉机、供风总成、点火用油供给总成、下料管等组成。

三风道煤粉装置的工作原理

当小于25mm的煤粒和煤末经风选式磨煤喷粉机磨碎成粉末状后,从出口由一次风通过软管烧嘴将其送入炉堂煤粉被点火器点燃时,二次风通过炉堂前盖门中风箱及环形风道进入炉堂,贴着内壁旋转前进,卷吸高温烟气流,与煤粉强烈混合燃烧,这股风可减少煤粉火焰与炉体内壁之间的接触机会,从而避免炉内壁结渣和炉筒体温度过高,可减少热损失,延长筒体内的耐火砖的使用寿命;另一股二次风通过炉体的外夹层风道进入,由后盖门外层风道出口进入煤粉火焰中,与没有燃尽的煤粉混合燃烧并一同喷射入烘干机筒中同湿物料进行热交换。

三风道煤粉装置的性能优势

1、采用风力传送煤粉,整个风道密闭,避免煤粉的传送及排灰中造成粉尘污染。

2、易点燃,燃烧速度快,烟气温度高,且在风力的作用下,热传递速度快。

3、火焰的长度可温度的大小可调,操作过程中可控性强,避免过度燃烧造成资源浪费。

4、大大改善了传统煤粉装置的煤耗高,电耗高的问题。

5、燃尽的煤灰全部在烘干机内随被烘干物料流走,不会出现结渣的现象。

通过上述介绍可知,三风道煤粉装置颠覆了传统煤粉装置给大家带来的热效率低、电耗高的印象,是一项成功的改进,已逐步应用在回转式烘干机上,当然,它也并不是十全十美的,比如需配备前期的磨粉设备随煤块进行磨粉,一定程度上加大了投资成本,我们在选购的时候需根据实际情况多方考虑,选择合适的才是比较重要的。
