烘干机拖轮呈“马鞍状”或“台阶状”的原因

时间:2012-05-16返回列表

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以点击 在线咨询与我们在线交谈或者拨打我们的客服电话: 0371-67772626

烘干机在使用过程中总是会出现些让人意向不到的问题。昨天一个烘干机用户向我们的技术部反应说烘干机后2只拖轮出现了变形,呈“马鞍状”和“台阶状”,对烘干是否有影响,造成这种情况的主要原因是什么呢?今天我们就这一问题向大家说明下。

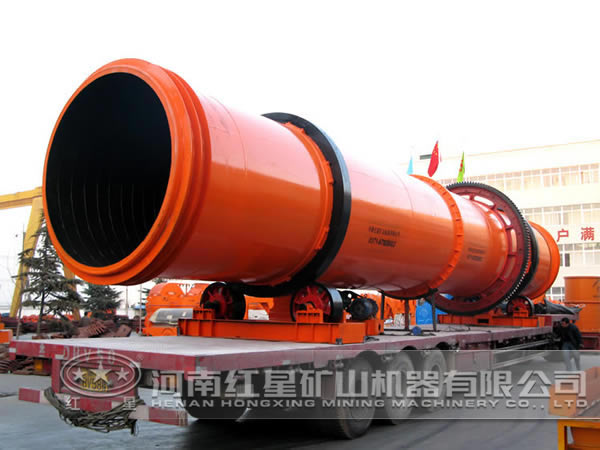

烘干机

1)设备结构设计的原因。烘干机后托轮在2个挡轮之间,为了使轮带与托轮在全宽上均匀磨损,又使传动大小齿轮良好啮合,同时又要保证前后两端的密封装置不失去密封作用,所以筒体的上下窜动量约为20mm左右。烘干机的前后托轮结构和尺寸相同,宽度为160mm,但前后轮带的结构和尺寸稍有不同(主要是后挡轮带带有圆锥度,以便与挡轮接触),前轮带宽为120mm,后轮带与托轮接触宽度为105mm(与轮带垫板接触的宽度与前轮带相同,也为120mm,这样前后轮带的垫板尺寸就相同,从而便于配件储备)。这样,对于正确安装的后托轮来说,其宽度上前后将有17.5mm的地方托轮无法与轮带接触。当然,由于加工、安装及调整,以及运行中轮带与上下挡块的磨损等,实际值可能要小些,但从设计角度上讲,要保证后托轮与轮带全宽上都能接触到是完全不可能的。而对于前托轮来说,其宽度上前后也有10mm的地方,从表面上看也是接触不到的,但由于筒体有一个热伸长量,按设计值为8.3mm,这样,就使得前托轮可以与轮带全宽上都能接触到。很显然,由于设计方面的因素,使得托轮不能与轮带的全宽上都能接触到,由于运行中托轮的磨损,未接触到的部分就会比磨损部分高,从而产生了后托轮的马鞍形。

2)使用过程中的维护不当。人为地使筒体总是在向上窜动状态(如有些厂,为了保证筒体上端的密封装置接触,不致产生冒烟现象,就让筒体总是处于向上的位置)或向下窜动状态,这样也会导致托轮磨成马鞍形或台阶形,而马鞍形或台阶形一旦形成,要越过台阶将十分的不容易。

3)不注意筒体的窜动情况。或托轮调整不当,也会使筒体不能正常上下窜动,从而使托轮与轮带在小范围内接触,导致马鞍形或台阶现象出现。

4)维修不当。当轮带与垫板挡块磨损到一定值时,不能及时采取措施调整位置或重新定位位置不正确,也会使托轮形成马鞍形或台阶形。

对于因烘干机设计上的原因而出现的后托轮马鞍形,从表面上看,因其仍然保证了轮带在托轮上的全宽接触。而且只要筒体的上下窜动量不受限制,即大小齿轮的接触不受影响,这个马鞍形磨损,对烘干机的正常运转没有多大影响。但在实际操作中,如果烘干机托轮调整不当,或者说托轮调整的方向与实际需要调整的方向相反,烘干机的生产都会受到影响的,可想而知烘干机托轮调整好不但增强使用寿命还可以提高效率
