分级机

【水槽长度】:3m-14.3m

【螺旋直径】:0.3m-3m

【应用范围】:水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

分级机介绍

分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,用在重力选矿厂中来分级矿砂和细泥,金属选矿流程中对矿浆进行粒度分级,洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

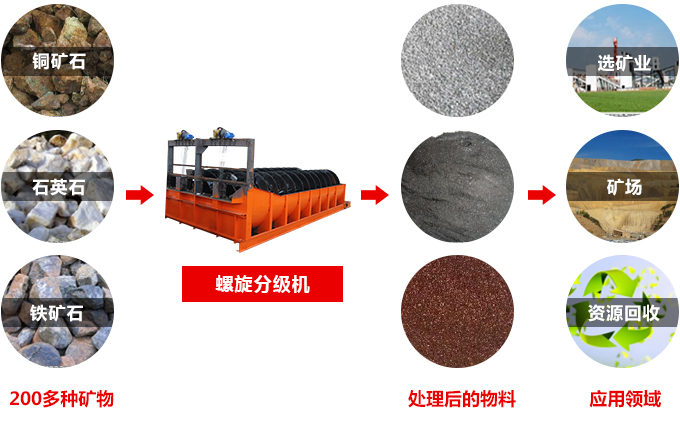

分级机应用领域

分级机分类:高堰式单螺分级机、旋和双螺旋、沉没式单螺旋和双螺旋四种分级机,气流分级机即自分流式气流分级机,高压分级机,双轴分级机。红星机器有限公司秉承“专注专业,精益求精”的企业理念,致力于粉体加工、输送、计量系统集成和工业自动化控制系统技术服务。

分级机图片实拍

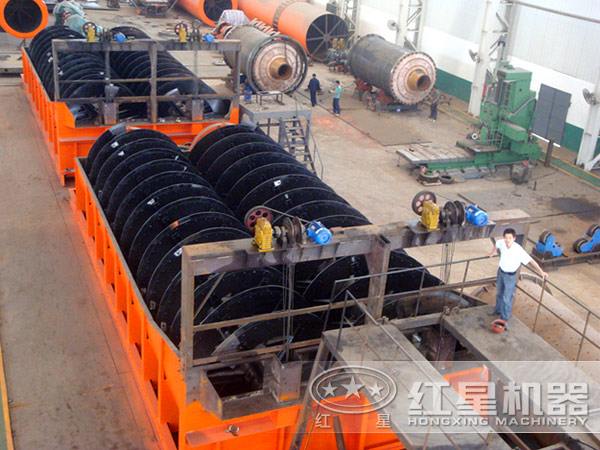

分级机

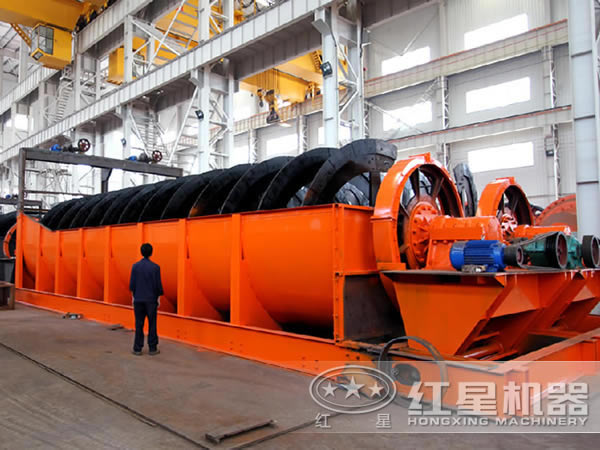

分级机车间

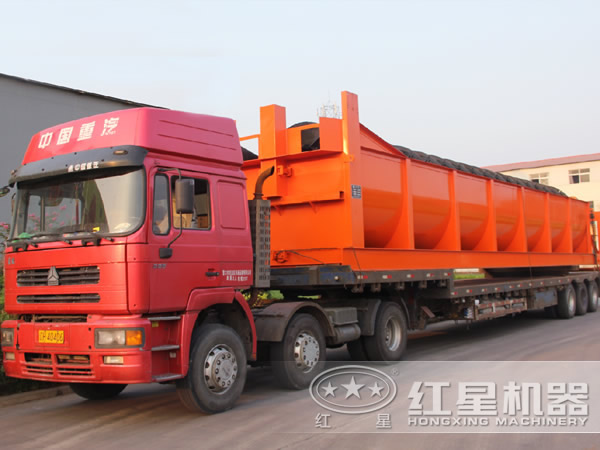

分级机发货现场

分级机性能特点

该分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。

(1)SF系列砂石粉分离机说采用日本技术研制,专门用于机制砂干法生产工艺中超标石粉的分离,可以非常方便的控制机制砂石粉的含量,满足用户的要求。

(2)技术较优,工艺简单,特别适合于干法大、中型制砂生产线使用。

(3)0.00-0.75mm石粉含量在2%-15%之间可调。

(4)石粉质量易于控制,细度调整方便、灵活、可靠。

(5)瓦片内衬,维修率非常低。

(6)采用变频控制技术,操作更简洁。

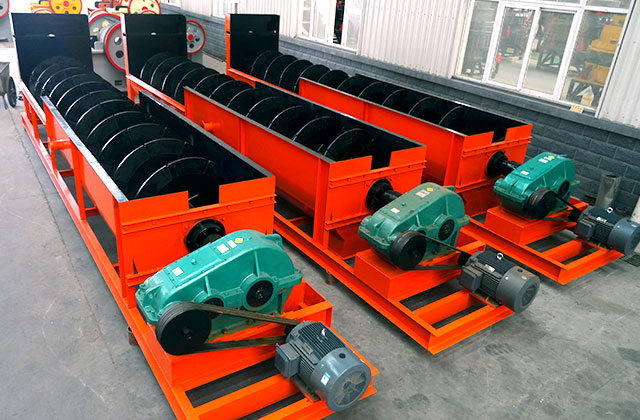

分级机客户现场

分级机客户现场

分级机工作原理

螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套、耐磨耐用、提升装置分电动和手动两种。

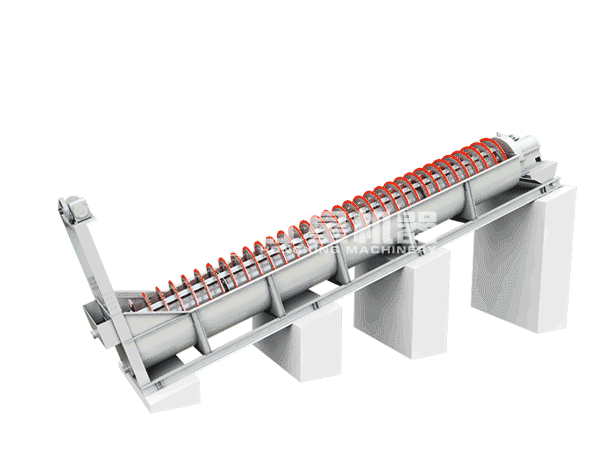

分级机工作原理

螺旋分级机槽子宽度与处理能力关系

槽子的宽度对溢流产品的排出速度和排出量都有很大的关系,槽子宽则溢流排出速度快,因而粗粒随溢流排出的可能性也就越大。但是另一方面,槽子越宽则矿石的沉降面积也就越大,易于沉降。所以槽子的宽度对分级效果的影响是不大的,只是会影响到分级机的处理能力有密切关系。槽子的宽度大,处理能力也就大;反之,处理能力小。所以分级机的槽体宽度应与磨矿机处理能力大小相适应。

分级机结构

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

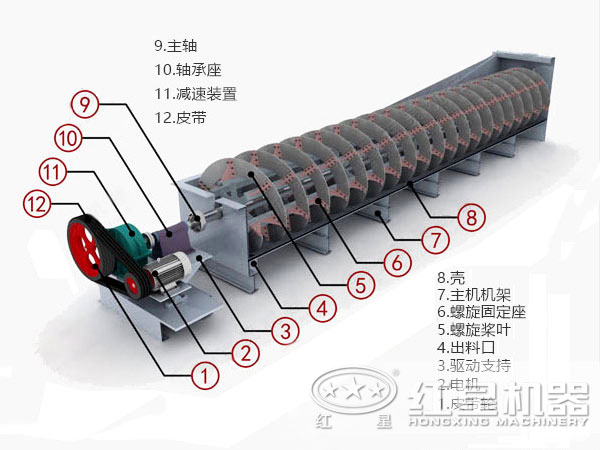

分级机产品结构图

河南郑州分级机生产厂家

国内分级机厂家不计其数,通过业内人士的推荐我们选择了红星机器,主要原因是该厂家的综合服务好,完善的服务不仅可以免去用户在使用过程中的所有后顾之忧,同时也可以有效的延长设备的使用寿命,红星分级机厂家的服务理念得到了广大用户的一致认可与高度评价,它是集售前、售中、售后为一体的多元化、综合性服务,尤其是在售后服务方面更能凸显出该厂家的综合实力以及对用户高度负责的态度,因此红星机器才是行业信誉度很好的分级机厂家。

分级机厂家

分级机价格详细咨询:0371-67772626。

分级机厂家地址:河南省郑州市高新区檀香路8号。

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw ≤) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
