高频筛

【生产能力】:15-48t/h

【运转功率】:0.72-2.2kw

【适用物料】:铁矿、锡、钨、钽、铌砂等选矿厂的筛分或分级作业。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

高频筛介绍

高频筛(高品筛)由振动器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部高频筛件组成。高频筛(高品筛)效率高、振幅小、筛分频率高。与普通筛分设备的原理不同,由于高频筛(高品筛)采用了高频率,一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡,加速了大密度(比重)有用矿物和析离作用,增加了小于分离粒度物料与筛孔接触的概率。从而造成了较好的分离条件,使小于分离粒度的物料,特别是比重大的物粒和矿浆一起透过筛孔成为筛下产物。

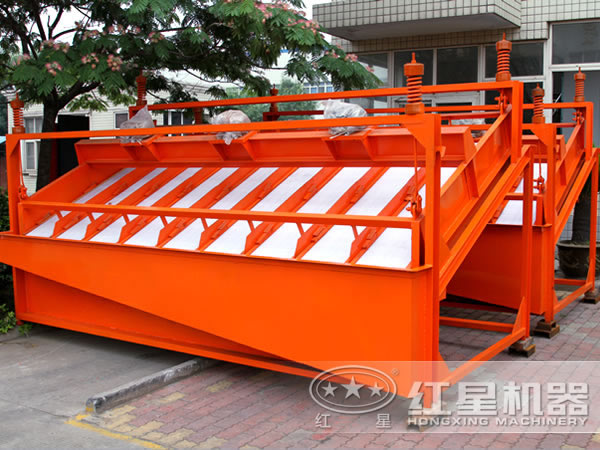

高频筛图片实拍

高频筛

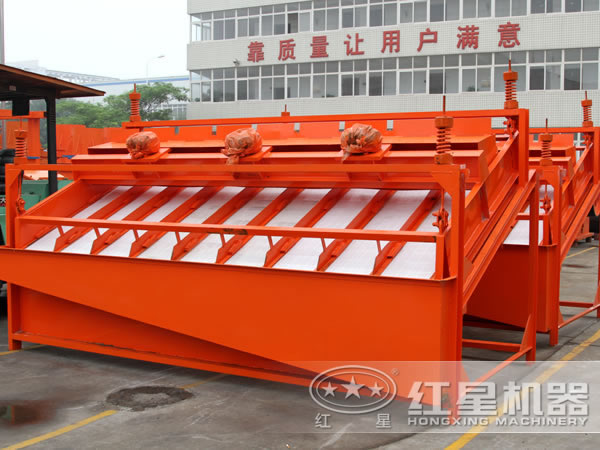

高频筛厂区图

高频筛性能特点

1)筛机采用全新原理设计,是一种全新结构的效率高筛面振动筛分机械,一般采用尼龙或不锈钢筛板。

2)激振器通过传动机构驱动筛面作高频振动、筛箱静止。振动系统设计在近共振状态工作,整机经过减振支承,使地面基本不承受动载荷,筛机不需要制做基础,直接安装在坚实平整的地面上或普通钢结构平台即可正常工作。结构图

3)筛面振动频率50Hz,振幅0~2毫米,振动强度为重力加速度的8~10倍,是一般机械振动筛振动强度的2~3倍。筛面不易堵孔,筛分效率高,处理能力大。特别适用于细粒粉体物料的筛分。分级粒度0.074~1mm。

4)筛面由三层不同的柔性筛网组成。底层钢丝绳芯聚氨酯网为支撑网,上面铺设丝径和网孔皆不相同的双层不锈钢丝编织复合网。复合网上层为工作网,与物料直接接触进行筛分工作,复合网下层为底网,用于分散受力和传递振动,以保证工作网的高筛分效率和延长使用寿命。筛网两端有挂钩,便于筛网装卸和调整张紧度。入料缓冲筛板使矿浆分散均布,避免直接冲击筛网造成损坏。

5)筛机安装角度方便可调,对选矿厂的湿法筛分安装倾角一般为25±2°。根据所需矿物粒度调整晒面倾角,倾角接近55°时,细度可达300目,筛分效率可达75%左右。

6)筛机振动参数采用计算机调节控制,每个振动器的振动参数可单独调节设定。在控高频筛制上设置有瞬时强振功能,通过设定间断瞬时强振参数,定时清理筛面,以防堵孔。

7)振动传动系统采用优质弹性材料柔性连结,长期运转工作可靠;筛机为节能产品。单个激振器功率仅0.15kW,选矿常用2420型电磁高频筛,整机耗电功率不超过1.2kW/台。

8)筛箱侧板采用钢板整体折弯成型,既提升筛机整体刚度和工作可靠性,设备外形更为美观。

9)筛机可根据客户的不同需求配置不同型号的电控柜,以实现参数设定、远程集控、历史记录与故障报警等多种附加功能。

高频筛工作原理

高频振动细筛简称高频筛,是选矿厂分级设备的一种。应用筛面篦缝的宽窄不同,按粒度大小对物料进行分级。在磨矿回路中,对磨矿产品进行控制分级,将粗粒连生体筛出即筛上物返回磨机再磨。细粒即筛下物可以及时排出,避免再磨造成过粉碎。及时筛出达到细度要求的物料,可以提高磨机产量、降低能耗、提效率高益。在选矿回路中安装高频筛,可以筛出粗粒精矿送往磨机再磨,筛下细粒进行精选,可以提高精矿品位。

河南郑州高频筛厂家地址:河南省郑州市高新区檀香路8号

高频筛价格咨询热线:0371-67772626

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

规格型号 处理能力(t/h) 功率(kw)
GPS-4 15-25 0.72
GPS-5 20-30 1.1
GPS-6 24-36 1.5
GPS-8 32-48 2.2
