原料磨

【生产能力】:4.5-210t/h

【电机功率】:130-3550kw

【应用范围】:水泥、硅酸盐制品、新型建筑材料、耐火材料、玻璃陶瓷等生产行业。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

原料磨介绍

原料磨机采用大盖,即端盖和中空轴为整体铸造件。在大端盖和出料系统采用了独特的流线型设计,降低了通风阻力,增大了有效容积,易于出料,提高了磨机产量。原料磨机为单仓结构,磨内衬板进行组合设计,针对原料磨内不同阶段采用不同的衬板结构,大大提高了粉磨效率。原料磨内工作压为负压,有效地防止了漏粉现象的发生。烘干热风为窑尾高温废气引入风,原料磨内采用了保温措施,对物料的烘干能力达到6%~8%。原料磨机电控预留DCS接口,满足用户集中控制的需要。

该系列产品主要用于水泥厂原料的粉磨,也适用于冶金、化工、电力等工矿企业粉磨各种矿石及其他可磨性物料。它既能干法生产也可以湿法生产,也可粉磨与烘干同时进行作业。可用于开流粉磨,也适用于与选粉机组成的循环圈流粉磨。该原料磨传动形式为边缘传动,结构紧凑,占地少。从而大大节省了用户投资。原料磨机采用大端盖,即端盖和中空轴为整体铸造件。在大端盖和出料系统采用了独特的流线型设计,降低了通风阻力,增大了有效容积,易于出料,提高了磨机产量。原料磨机为单仓结构,磨内衬板进行组合设计,针对原料磨内不同阶段采用不同的衬板结构,大大提高了粉磨效率。原料磨内工作压为负压,有效地防止了漏粉现象的发生。烘干热风为窑尾高温废气引入风,原料磨内采用了保温措施,对物料的烘干能力达到6%~8%。原料磨机电控预留DCS接口,满足用户集中控制的需要。

原料磨图片实拍

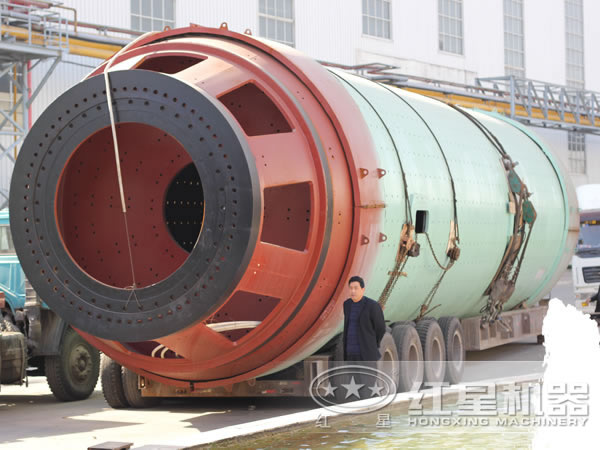

原料磨

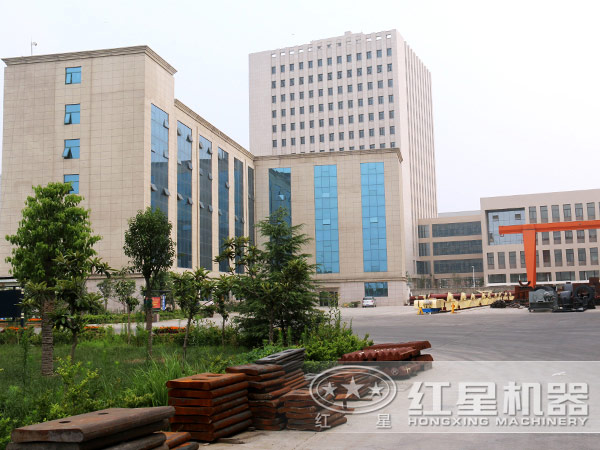

原料磨厂区一角

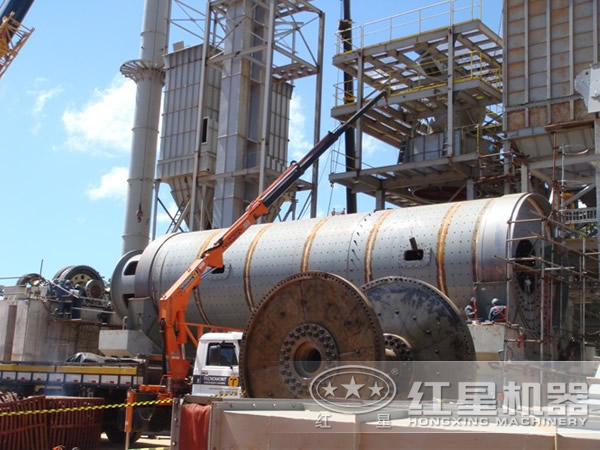

原料磨客户现场

原料磨性能特点

我公司针对不同规格型号的磨机采用适合的传动方式,主要有边缘传动和中心传动两种方式。筒体内部采用新型分级衬板与标准阶梯衬板等规格,增加了物料研磨表面积,分级效果更好,后期维护及更换更加简单。新型隔仓结构采用了可调扬料板与固定扬料板,易于安装及维护。

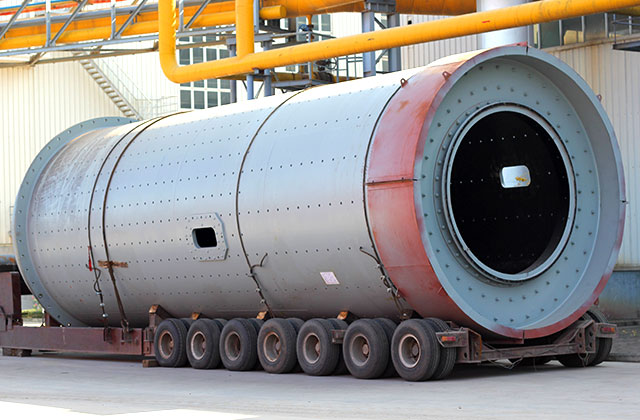

原料磨客户现场

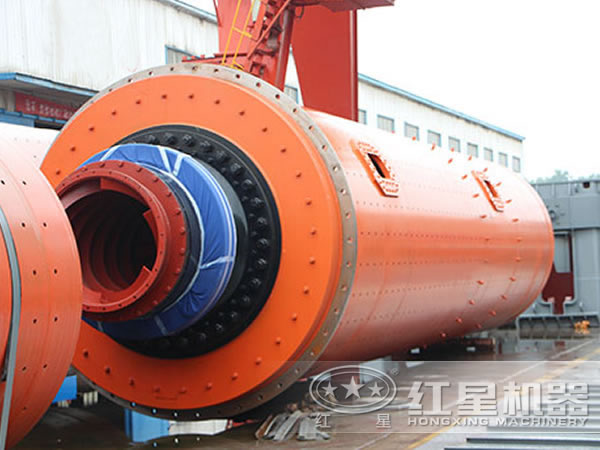

原料磨客户现场

原料磨分类及特点

(1)普通原料磨适用于中小型规模的原料粉磨系统,一般用于磨外选粉的圈流粉磨系统。

(2)风扫磨风扫磨的特点是短而粗,进出料中空轴轴颈大,烘干仓和粉磨仓之间的隔仓板篦缝面积很大,磨尾无出料篦板,故通风阻力很小,粉磨仓的风速可达5m/s以上,能够进入大量的热风,因而烘干能力强。

(3)尾卸提升循环磨尾卸提升循环磨与风扫磨的基本区别在于入磨物料通过烘干仓至粉磨仓的尾端用机械方法卸出,然后用提升机送入选粉机,粗物料再返回磨机循环粉磨。

(4)中卸提升循环磨中卸提升循环磨从烘干作用来说,是风扫磨和尾卸提升循环磨的结合;从粉磨作用来说,实际上相当于二级圈流粉磨系统。这种磨机前端设有烘干仓,具有良好的烘干效果;原料从磨头喂入,选粉机的回料分别从磨头、磨尾回入粗磨仓和细磨仓;磨中出料,经提升机提至选粉机分选;大部分回料回入细磨仓,其余回入粗磨仓。

原料磨工作原理

原料磨通常采用边缘传动方式,待磨物料经喂料机连续均匀的进入到原料磨内部,电机通过减速机带动磨机筒体旋转运动,物料首先沿着中空轴螺旋进入其一磨仓内部,磨内的钢球介质和物料受到筒体的回旋转动产生的摩擦作用和离心力作用,物料在离心力的作用下被带到一定的高度后,呈料幕被抛撒泻落然后被钢球打击研磨,被粉碎的成品排出磨机经分选设备选出合格的物料,在循环粉磨系统中不合格的物料继续回到磨机受到研磨体的打击和研磨,知道细度合格。

河南郑州原料磨生产厂家及价格

原料磨厂家

原料磨价格详细咨询:0371-67772626。

原料磨厂家地址:河南省郑州市高新区檀香路8号。

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

产品规格(m) 磨机形式 传动形式 减速机 电机功率(kw) 生产能力(t/h) 总重量(t)
型号 速比
φ1.5×5.7 开流 边缘 ZD40 3.55 130 4.5-6 25.8
φ1.83×6.4 开流 边缘 ZD60 4.5 210 7.5-15 43
φ2.2×6.5 圈流 边缘 ZD70 5 380 14-26 60
φ2.4×7 圈流 边缘 ZD70 5 475 24-28 81
φ2.4×10 圈流 边缘 ZD80-4-Ⅱ 6.435 570 32-36 118
φ2.6×10 圈流 边缘 JDX710 6.3 800 45-50 130
φ3×9 开流 边缘 JDX800 6.3 1000 55-60 158
φ3.2×9 圈流 边缘 MBY900 7.1 1250 62-65 195
φ3.5×10 开流 边缘 JDX900 5.84 1250 70-75 200
φ3.8×7.5 圈流 边缘 JDX900 5.6 1600 80 233
φ4.6×10+3.5 圈流 中心 JQS3550 15.1 3550 190 415
φ4.6×10.5+3.5 圈流 中心 JQS3550 15.1 3550 210 476
