回转窑

【生产能力】:180-10000t/h

【窑体长度】:40-95m

【应用范围】:选矿、冶金、建材、化工、建筑、有色金属等领域。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

回转窑介绍

回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类,化工回转窑,活性石灰回转窑。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。

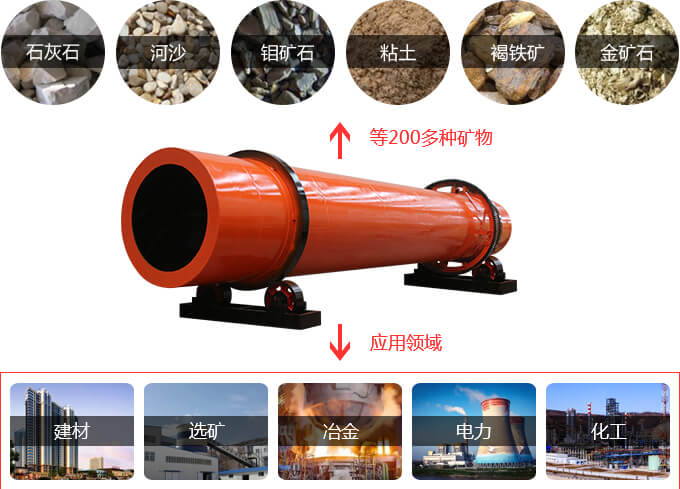

回转窑应用领域

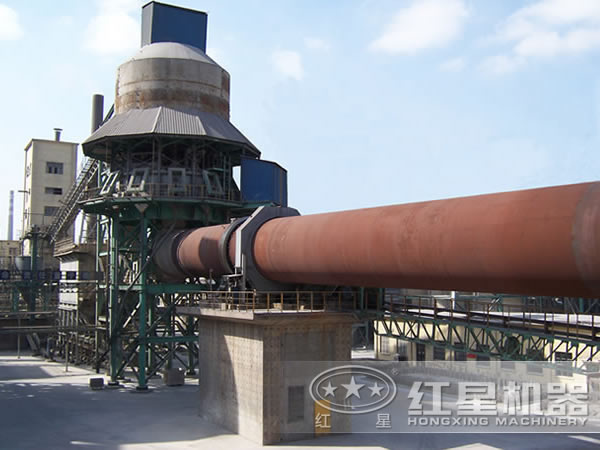

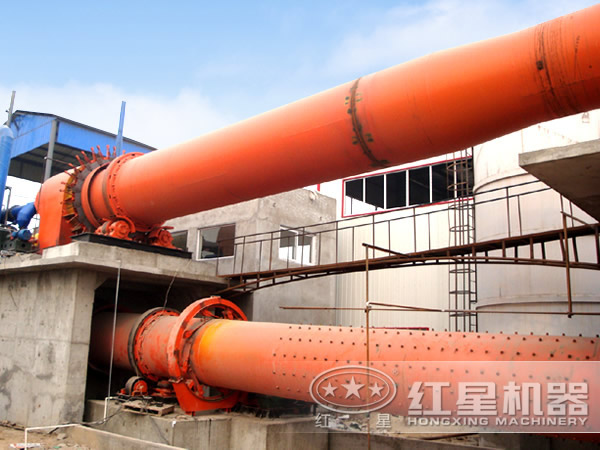

回转窑客户图片

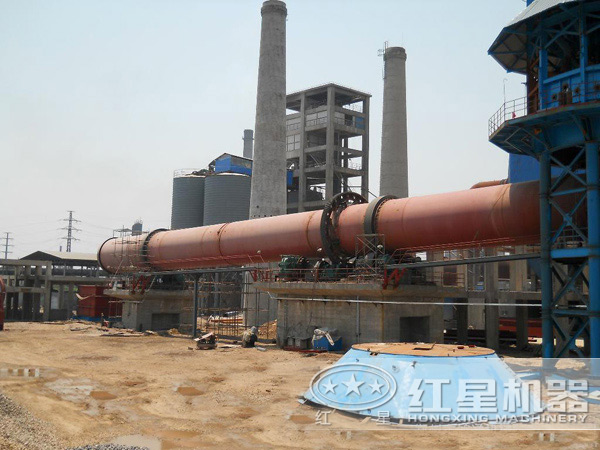

回转窑客户现场

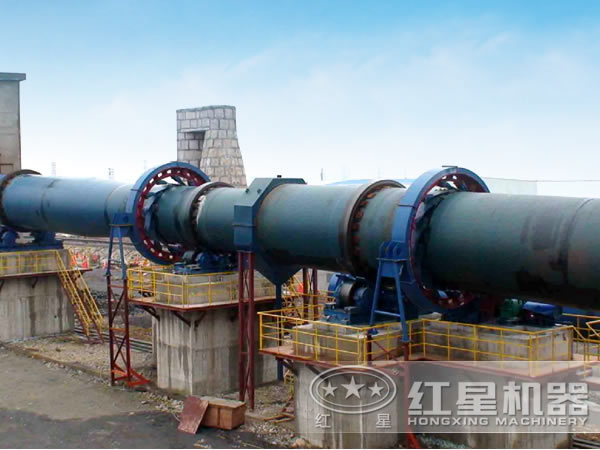

回转窑客户现场

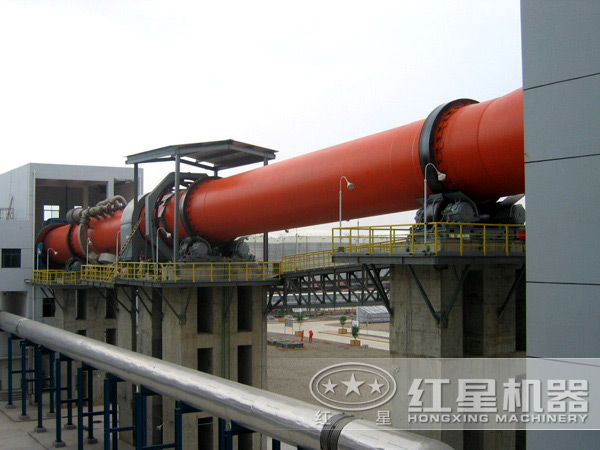

回转窑客户现场

回转窑主要结构

窑头部分   

窑头是回转窑出料部分,直径大于回转窑直径,通过不锈钢鱼鳞片和窑体实现密封,主要组成部分有检修口、喷煤嘴、小车、观察孔等部分构成。

窑体部分

它是回转窑(旋窑)的主体,通常有30~150米长,圆筒形,中间有3~5个滚圈。筒体多由工厂加工成3~10段,由大型卡车运输到目的地后焊接而成。其中滚圈部分也俗称(胎环)由钢水浇铸而成,滚圈部分窑体由于承重所以比其他部分窑体钢板稍厚。支撑拖轮,也是窑体的一部分和滚圈对应与地基相连,是整个回转窑的承重支柱。通常一组托辊,由两个托辊和两个挡轮组成。回转窑在正常运转时里面要铺上耐火砖。

窑尾部分

窑尾部分也是回转窑的重要组成部分,在进料端形状类似一个回转窑的盖子,主要承担进料和密封作用。

回转窑的分类

按照外型分分为变径回转窑和通径回转窑,按照用途分可以分为水泥回转窑、陶粒砂回转窑、高龄土回转窑、石灰回转窑等,按照供能效果不同又分为燃气回转窑,燃煤回转窑,混合燃料回转窑。

变径回转窑

变径回转窑

前后直径有变化的回转窑。一般前后直径变化约30cm。比较传统的通径回转窑有节能,高产的优点,只是变径回转窑加工难度大,比传统通径回转窑更难加工。对设备要求更严格。

通径回转窑

通径回转窑

就是前后直径一样的回转窑,我们常见的回转窑类型,1883年由德国狄茨世发明。经过一百多年的演变回转窑已经成为通用设备。比传统立窑有更好的效果和更高的产量。加工简单,只是比变径回转窑更加耗能。

回转窑重要性

(1)它的技术性能和运转情况,在很大程度上决定着企业产品的质量、产量和成本。“只要大窑转,就有千千万”这句民谣就是对生产中回转窑重要程度的生动描述。

(2)在回转窑的应用领域,水泥工业中的数量最多。水泥的整个生产工艺概括为“两磨一烧”,其中“一烧”就是把经过粉磨配制好的生料,在回转窑的高温作用下烧成为熟料的工艺过程。因此,回转窑是水泥生产中的主机,俗称水泥工厂的“心脏”。

(3)建材行业中,回转窑除锻烧水泥熟料外,还用来锻烧粘土、石灰石和进行矿渣烘干等;耐火材料生产中,采用回转窑锻烧原料,使其尺寸稳定、强度增加,再加工成型。

(4)选矿过程中,用回转窑对贫铁矿进行磁化焙烧,使矿石原来的弱磁性改变为强磁性,以利于磁选。

(5)化学工业中,用回转窑生产苏打,锻烧磷肥、硫化钡等。上世纪60年代,美国LapPle等发明了用回转窑生产磷酸的新工艺。该法具有能耗低、用电少、不用硫酸和可利用中低品位磷矿的优点。

(6)在环保方面,世界上发达国家利用水泥窑焚烧危险废物、垃圾已有20余年的历史,这不仅使废物减量化、无害化,而且将废物作为燃料利用,节省煤粉,做到废物的资源化。

回转窑结构图

国内知名回转窑厂家推荐

众所周知,较好的厂家才能生产出用户最放心、满意的设备,这样的设备使用寿命才会更加长久,并为用户创造出更加可观的经济收入,红星机器凭借优质的设备、实惠的价格、专业的服务成为了2016年度有发展潜力的回转窑厂家,该厂家在国内具有非常大的知晓度,同时在矿山领域也具有相当大的影响力,至此我们有更大的实力和能力为您打造更加优质、优质、合理的设备,这也是红星设备销售量很高、颇受青睐的主要原因所在。

回转窑厂家

回转窑价格详细咨询:0371-67772626。

回转窑厂家地址:河南省郑州市高新区檀香路8号。

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 4 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
