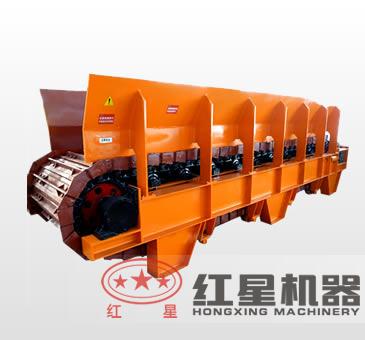

板式喂料机

【输送量】:20-500m³/h

【最大粒度】:500mm

【适用物料】:煤、矿石、水泥、石灰石、黏土等粉状、粒状或小块状物料。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

板式喂料机介绍

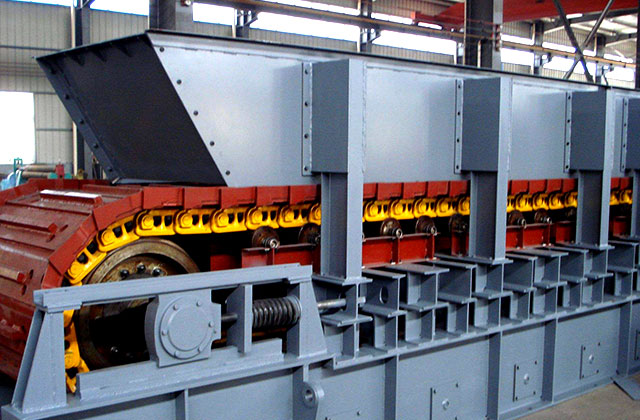

板式喂料机


板式喂料机为连续输送物料机械的一种,用于沿水平或倾斜方向向破碎机、输送机或其他工作机械连续均匀地配给和转运物料,适用于大中型水泥厂生产线中松散、块状、量大喂料工序,能运送大块,可在高温高湿恶劣环境中可靠工作,尤其对运送大块、高温和尖锐的物料最为适合,并能在露天和潮湿恶劣的环境下可靠地工作。   

板式喂料机(板式给料机)分类

轻型板式喂料机、中型板式喂料机、重型板式给料机。分别适用于沿水平或倾斜的线段由贮料仓向破碎机输送机或其它工作机械与容器连续均匀地配给和输送堆积密度分别为:轻型机为不大于1200kg/m3,块重不超过140kg,温度不高于350℃的各种块状和粒状、散状物料。 中型机为不大于2400kg/m3,块重不超过500kg,温度不高于400℃的各种松散物料。重型板式给料机规格有槽宽1000、1250、1500、2000、2500、3150毫米,长度为420米,能力60-200米3/小时。目前,主要用于中小型水泥厂,作为石灰原矿一级破碎喂料,也适用于冶金、煤炭、化工、电力、建材、机械制造及其它工业部门。

板式喂料机性能特点

板式喂料机结构图

1)板式喂料机采用二点支撑,一端直接置于破碎机上,工艺布局简单,节约土建费用;

2)板式喂料机尾部装置采取特殊设计,适用于多雨潮湿地区,不会因粘湿物料聚积尾部而造成链条出现跳齿现象,影响生产;

3)板式喂料机尾部有枕木吸震,中部有一定数量特殊吸震托辊支承,改善大块物料冲击两侧滚轮和槽板的受力条件,提高运行部件的寿命;

4)特别加强处理头部罩壳下罩左右是可分开的,因而不妨碍起吊破碎机转子体;

5)牵引链和承载链分开,动载荷小,提高寿命;

6)头部装置链轮13-15齿,奇偶数齿分开传动,寿命可增加一倍;

7)头部装置链轮切割成3瓣齿,不需要拆卸链板,即可更换轮齿,易维护; 

8)板式喂料机宽度参数参照F.L.SMIDTH(丹麦)和AUMUND(德国)公司标准设计。

板式喂料机工作原理

给料机由电动机、减速器驱动含有齿槽结构的头部链轮转动,从而使与链轮相啮合的牵引链条,牵引装有物料的输送槽向前运行。承载机构—牵引链在支重轮上行走,托轮托住输送槽,承受了物料与运行构件的重量。物料由位于尾部上方的储仓内推落到输送槽内,随输送槽向前运行至头部罩壳的溜槽口卸出。


河南省郑州市高新区檀香路8号。板式喂料机价格详细咨询:0371-67772626。

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

型号 输送量(m³/h) 给料速度(m/s) 最大粒度(mm) 电机率(kw) 标准长度系列(m)
B800 20-240 0.03-0.25 350 5.5-11 3 45 6 9 12 15
B1000 30-300 0.03-0.25 450 7.5-15 3 4.5 6 9 12 15 18
B1250 35-460 0.2-0.25 580 7.5-30 3 4.5 6 9 12 15 18
B1600 45-500 0.02-0.2 700 4.5 6 9 12 15 18
QBG500 16-57 0.1,0.16 160 5.5,7.5 2~30,每各1M一档0
QBG650 21-68 0.1,0.16 160 5.5,7.5
QBG800 25-109 0.1,0.16 160 7.5-
HBG800 35-210 0.025-0.15 500 5.5-7.5 2.2 4
HBG1000 50-300 0.025-0.15 500 7.5-11 1.6 2.2 4
HBG1200 80-500 0.025-0.15 500 11-15 1.8 2.2 2.6 3 4 4.6 6
