斗式提升机

【提升高度】:25-80m

【输送量】:7-500m³/h

【适用物料】:石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

斗式提升机介绍

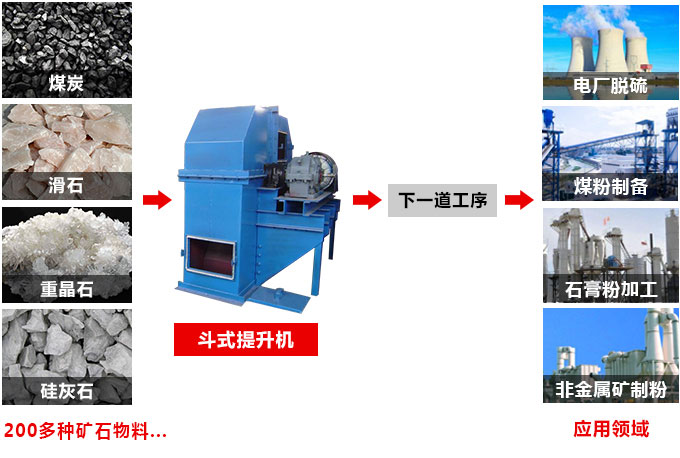

斗式提升机适用物料

斗式提升机适用于低处往高处提升,供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度,并随需选择提升高度,料斗为自行设计制造,PP无毒料斗使该型斗式提升机使用更加广泛,所有尺寸均按照实际需要设计制造,为配套立式包装机,电脑计量机设计,适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料,可通过包装机的信号识别来控制机器的自动停启。斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械。分为环链、板链和皮带三种。

图片实拍

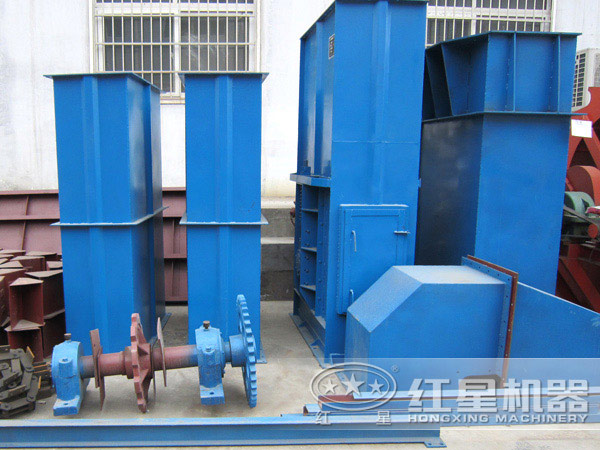

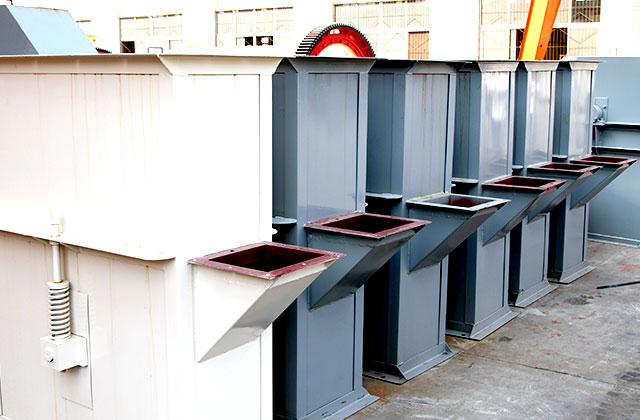

斗式提升机

斗式提升机厂区一角

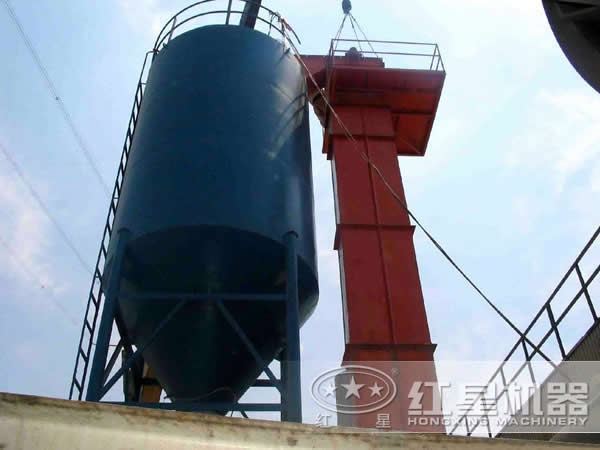

斗式提升机现场


斗式提升机性能特点

1)驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此无效功率少。   

2)提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料,密封性好,环境污染少。

3)运行可靠性好,较优的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高,提升机运行平稳,因此可达到较高的提升高度。

4)使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

斗式提升机工作原理

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

TD型工作原理

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

HL型工作原理   

HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

TH系列斗式提升机工作原理

TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。

NE系列工作原理  

NE系列板链式斗式提升机本机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

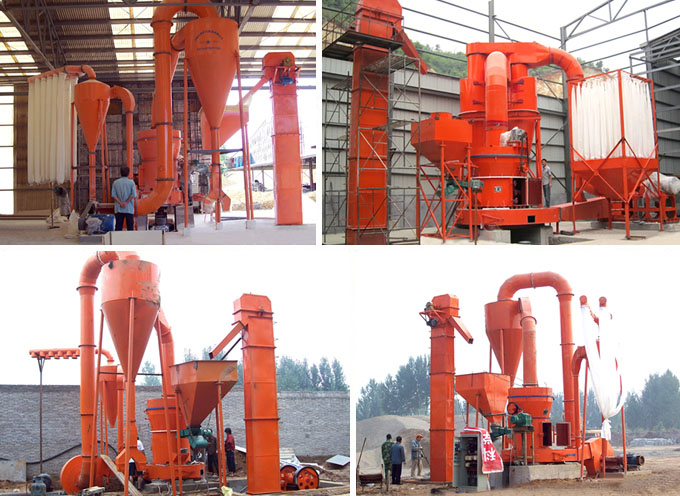

斗式提升机客户现场

斗式提升机客户现场

斗式提升机优点及缺点

优点

1)能在垂直方向输送物料,而占地很小;    

2)能在全封闭罩壳内进行工作,不扬灰尘,避免污染环境。    

缺点

1)输送物料的种类受到限制;    

2)过载的敏感性大,必须均匀给料。

斗式提升机价格详细咨询:+86-371-67772626。

斗式提升机厂家地址:中国-河南-郑州-高新技术产业开发区-檀香路-8号。

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)

电机功率

(kw)

TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)

电机功率

(kw)

TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格

最大提升度

(m)

最大提升量

(m³/h)

允许占百分比

(%)

节距(

mm)

电机功率

(kw)

10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132
