雷蒙磨粉机

【进料粒度】:≤25-≤30mm

【出料粒度】:0.044-0.173mm

【生产能力】:8-176t/班产

【适用物料】:重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、萤石、石灰、活性白土、活性炭、膨润土等。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

雷蒙磨粉机介绍

雷蒙磨是从国外传入的一种制粉磨机,目前国内生产较多,它适用各种矿粉制备、煤粉制备,比如生料矿、石膏矿、煤炭等材料的细粉加工。从外形看像一个钢制容器竖立,有进风、出风口,中部有进料口。外形与MPS磨有些近似。雷蒙磨磨棍回转中心线是直立的,MPS磨磨棍回转中心线是近似水平的。   

磨机下部有电机带动内部磨棍与磨盘旋转将需磨物料粉碎或研磨,通过进风口的风将成品物料吹起,磨机内部上部有分离器,可将粗细粉进行分离,然后经由通过磨机的风由出风口带出收集。

雷蒙磨其型号有 3R1410、1815、2115、2615、2714、2715、2716、3016、4R2715、3016、3116、3216 、5R4119、5R4121及6R4427是适应中小型矿山、化工、建材、冶金、耐火材料、制药、水泥等行业的效率高闭路循环的高细制粉设备,是代替球磨机加工粉末的一种新型磨粉机,产量能耗均达到国家标准,备受各行业用户的好评。

雷蒙磨粉机应用领域

该产品采用国外同类产品的较优结构,并在大型雷蒙磨的基础上更新改进设计而成。该设备比球磨机效率高、电耗低、占地面积小,一次性投资少。磨辊在离心力的作用下紧紧地碾压在磨环上,因此当磨辊、磨环磨损到一定厚度时并不影响成品的产量与细度。磨辊、磨环更换周期长、从而剔除了离心粉碎机易损件更换周期短的弊病。

该机的风选气流是在风机—磨壳—旋风分离器—风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁、环境减少污染。

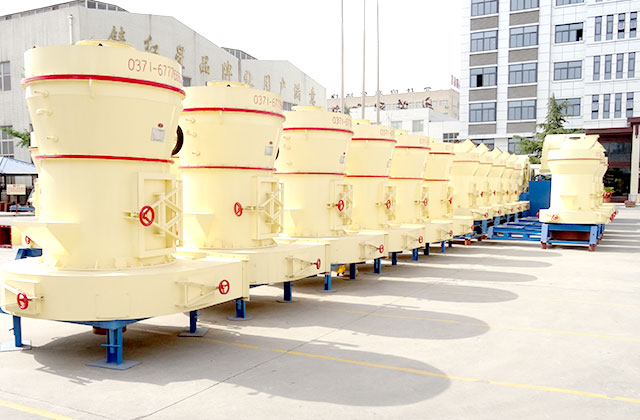

雷蒙磨粉机图片实拍

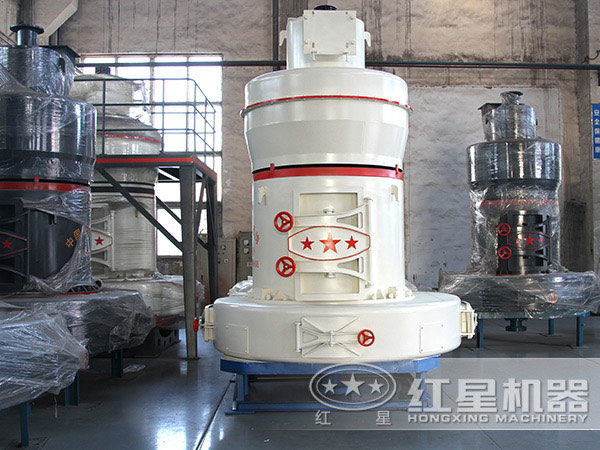

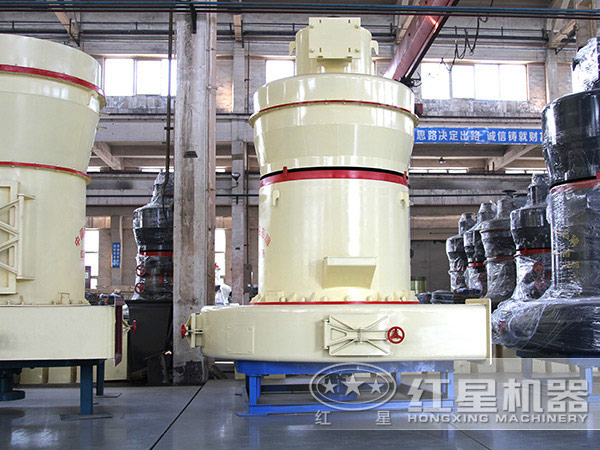

雷蒙磨粉机

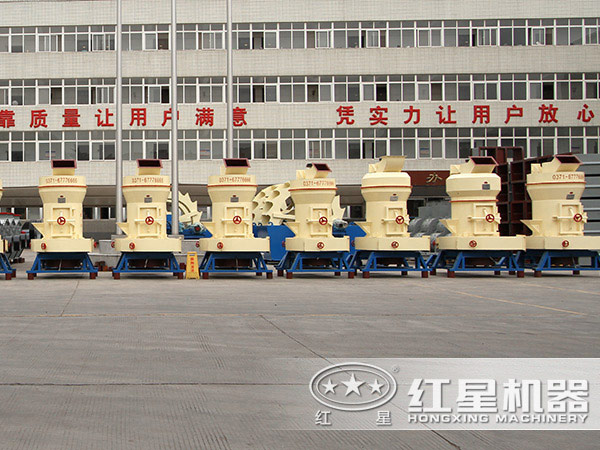

雷蒙磨粉机车间

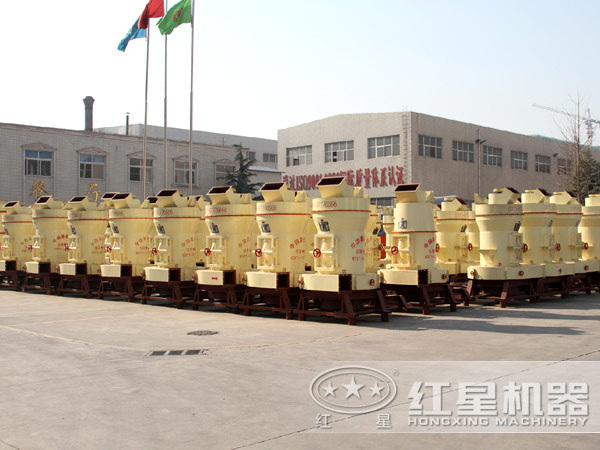

雷蒙磨粉机厂区图

雷蒙磨粉机性能特点

红星牌雷蒙磨粉机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工,R型雷蒙磨粉机成品粒度80—325目范围内任意调节,部分物料较高可达600目。

雷蒙磨粉机工作原理

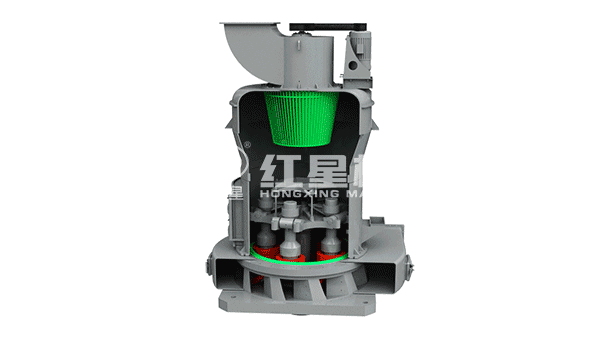

雷蒙磨粉机工作原理

工作时,将需要粉碎的物料从机罩壳侧面的进料斗加入机内,依靠悬挂在主机梅花架上的磨辊装置,绕着垂直轴线公转,同时本身自转,由于旋转时离心力的作用,磨辊向外摆动,紧压于磨环,使铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动碾压而达到粉碎物料的目的。

该机结构(附安装联接示意图)主要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。辅助设备有颚式破碎机 、斗式提升机、电磁振动给料机、电控柜等,用户可以根据现场情况灵活选择。

雷蒙磨工作时将大块状原材料破碎到所需的进料粒度后,由斗式提升机将物料输送到储料仓,然后由电磁振动给料机均匀地送到主机的磨室内,进入到磨室内的物料被铲刀铲起进入磨辊与磨环之间被研碎、鼓风机将空气从分流盘吹入研磨室,把粉碎粉末送到分析室、经过由调速电机通过传动装置带动旋转的分析叶轮的分选,大颗粒物料落回磨室、重新研磨、合格的细粉末随气流进入成品旋风集粉器,与空气分离后,从卸料口排出为成品。主机工作过程中,铲刀系统起到了非常重要的作用。其位于磨辊下端,铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间,形成垫料层,该料层受磨辊旋转产生向外的挤压力将物料碾碎,由此达到制粉目的。

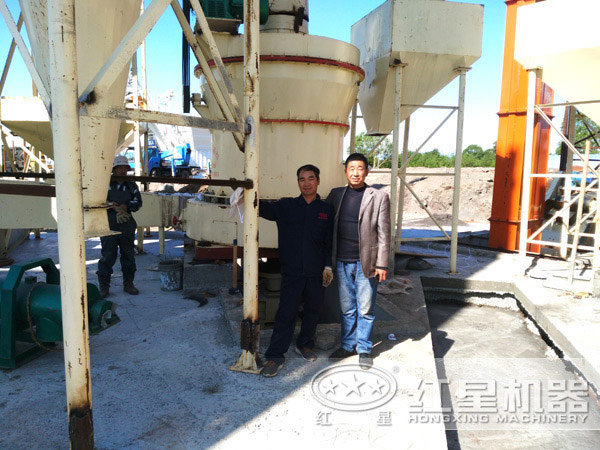

雷蒙磨粉机客户现场

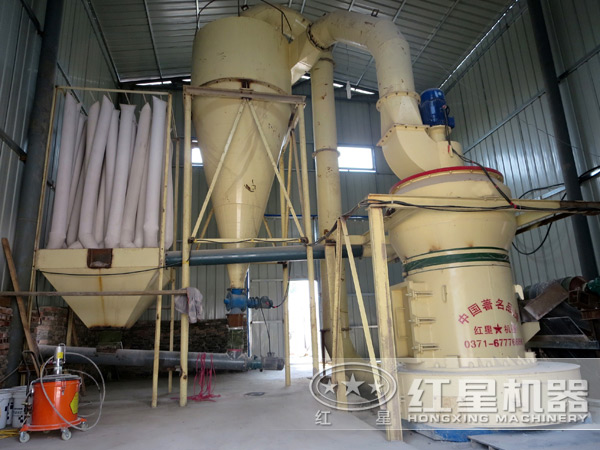

雷蒙磨粉机客户现场

雷蒙磨粉机客户现场

雷蒙磨粉机结构特征

(1)立体结构,占地面积小,成套性强,从块料到成品粉子独立自成一个生产体系。   

(2)成品粉子细度均匀,通筛率99%。   

(3)主机传动装置采用密闭齿轮箱和带轮,传动平稳,运行可靠。   

(4)重要部件均采用优质钢材,耐磨件均采用高性能耐磨材料,整机耐磨性能高,运行可靠。   

(5)电气系统采用集中控制,磨粉车间基本可实现无人作业,并且维修方便。

河南雷蒙磨粉机厂家推荐

国内工业烘干机厂家非常多,通过对比设备的销售量以及整体评价度,我们毫不犹豫的选择了红星机器,该厂家的设备不仅得到了广大用户的一致认可,同时厂家的综合实力也是广大用户选购此设备的主要原因之一,尤其是在服务方面更能体现出厂家的实力以及对用户高度负责的态度,我们的服务更全面、更专业、更完善,此举不仅可以有效的延长设备的使用寿命,同时对提升厂家的信誉度也提供了可靠性的保障,这也是红星设备销量高的主要内在表现。

雷蒙磨粉机价格详细咨询:0371-67772626。

雷蒙磨粉机厂家地址:河南省郑州市高新区檀香路8号。

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

型号
参数
4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.173-0.044 0.173-0.044
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机(kw) Y315M-4-132 Y280S-4-75
风机电机 Y315M-4-132 Y280S-4-75
分析器电机 YCT250-4A-18.5 YCT200-4B-7.5
