风扫煤磨在水泥工艺中的选型与计算

时间:2015-03-20返回列表

温馨提示:如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以点击 在线咨询与我们在线交谈或者拨打我们的客服电话: 0371-67772626

粉磨系统在水泥生产中占据大半的电能消耗,因此被视为水泥企业节能降耗的重点对象。随着新型水泥生产工艺不断向着大型化发展,对粉磨装备的大型化及其工艺配置的优化提出了更高的要求。其中风扫煤磨设备由于通风阻力小、烘干能力强、抗磨蚀能力强、设备数量少、系统及其控制相对简单等特点而被广泛应用。下面我们具体介绍风扫煤磨的配球、热平衡和阻力三方面的计算与选型设计。

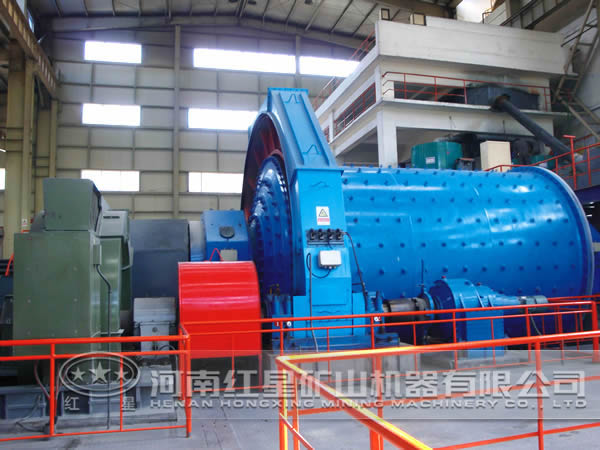

风扫煤磨

1、磨机配球方案

综合国内外生料风扫磨的配球方案可以看出,生料磨的平均钢球直径都在55~60mm之间。因此,本系统中生料风扫磨的平均球径也定在这个范围。但较大球径的取值与入磨物料的粒径有关,最小球径的取值则与出磨物料的粒径有关。

2、磨机热平衡计算

热工计算控制容积为磨机进料口至出料口,物料基准为磨机产量209.5t/h,温度基准为0℃。计算过程中假定空气相对湿度69%,空气湿含量0.009kg/kg干空气,废气含尘浓度为70g/Nm³。

3、磨机本体阻力计算

磨机阻力是由各部件组合而成的,通常情况下有两种计算方法:其一种是根据出料端筒体的气流风速进行计算;第二种是根据出料端中空轴的截面风速进行计算。数据计算得两种计算方法的结果分别为1203Pa和1514Pa,和设定值比较接近,为了风机选型和磨机增产的需要,磨机本体阻力可以取为2000Pa。

本文对于风扫煤磨进行透彻的分析,在选型设计方面,给出了钢球级配方案;在热工计算方面,给出了磨机的热平衡计算;在磨机本体阻力计算方面,给出了磨机本体阻力的两种计算方法。通过详细的分析计算和现场调查得出结论,φ5m×10.5m风扫煤磨作为日产2500t水泥熟料生产线配套粉磨原料的大型球磨机是比较合适的。
