烘干机热工及规格参数的计算

时间：2015-05-25返回列表

温馨提示：如果您对我们的产品、服务感兴趣，或者有什么可以帮助您的，您可以点击 在线咨询与我们在线交谈或者拨打我们的客服电话： 0371-67772626

回转烘干机是选矿、建材、煤矿等工矿行业重要设备之一，烘干机规格参数及运行状态直接影响生产线的正常运行与稳定，下面我们根据目前烘干机现有的装备水平，对烘干机的生产工艺及规格参数进行详细计算。

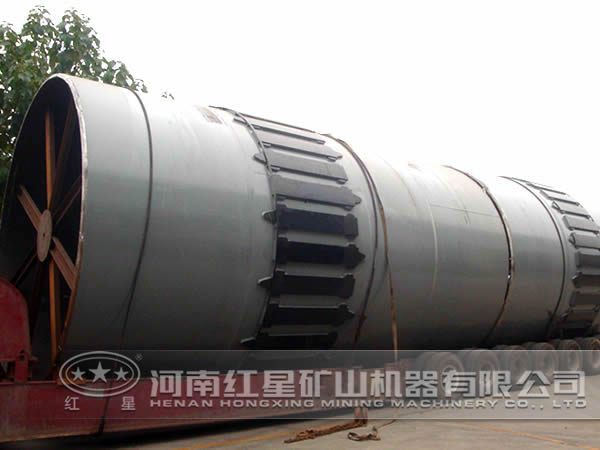

烘干机设备

一、烘干机的热工计算

1、平衡范围和热平衡基准

平衡范围选择烘干机进料口至烘干机出料口；物料基准为1kg气化水；温度基准为0℃；设定条件为忽略空气中带入的水汽量。

2、热平衡计算

（1）收入热量包括进入烘干热气体入湿物料带入的热量。

（2）支出热量包括蒸发水分及水汽带走的其一部分热量；废气带走第二部分热量；物料带走第三部分热量及筒体散热损失是第四部分热量。

（3）热量平衡根据收入热量=支出热量，得出下表所列热量平衡参数。

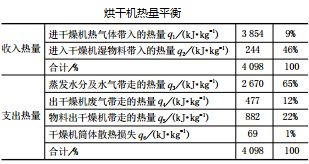

 烘干机热量平衡

在干燥蒸发水量恒定的情况下，烘干机热耗越小，干燥系统的热效率越高，节能效果越好。

二、烘干机的规格计算

（1）烘干机工作容积

按经验根据抄板的结构取烘干机的蒸发强度为50kg/（m3·h）。

（2）烘干机筒体直径

如比值太大，则干燥筒尾部温度低，干燥强度亦较低，如比值过小，则烟气温度高，热效率降低，烘干机一般取5～8。

（3）烘干机筒体长度

L筒=K×D筒=7×6.09=42.6m。取实际筒体长度为40m，采用规格为Ф6m×40m烘干机，实际长径比L=40/6=6.67。

三、烘干机运转参数计算

（1）斜度

为了保证必要的装填及有效干燥连续性而提高转速时，应减小转筒的倾斜角。按经验确定烘干机筒体斜度为3.5%，筒体倾角2.005°。

（2）物料在烘干机内的停留时间

物料在回转圆筒烘干机内停留时间必须大于干燥所需的时间，才能保证产品的干燥要求。

（3）烘干机转速

烘干机转动使物料翻动，转速快可以加强物料与热烟气之间的热交换，但转速过快，则会增大传动功率。一般烘干机的转速范围为1~8r/min。

（4）填充率

填充率是筒体载荷及传动功率计算的重要依据之一，为在整个筒体长度内的平均填充率（等于该段长度内装填物料占有体积）与该段长有效容积之比。

（5）传动功率的计算

根据经典计算公式将转动所需的总功率分解为筒体翻动物料所需功率和克服圆筒支撑部分摩擦消耗的功率。

经过详细的烘干机规格参数及热工计算，我们对烘干机整体状况有了数据化的了解，为客户更精确的选择合适的烘干机设备提供详细的参考数据。您也可以直接来我厂进一步考察购机，红星矿山机械有限公司欢迎广大客户光临本厂考察购机。
