回转烘干机

【筒体容积】:9.0-285m³

【筒体长度】:8-20m

【应用范围】:选矿、建材、冶金、化工、公路建设、铁路建设、耐火材料等领域。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

回转烘干机介绍

回转烘干机就是物料通过在回转烘干机里来回旋转而使物料加热的一种干燥装置。同轴套列在设备中比较重要,其回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。然后进行物料的烘干,然后达到用户想要的效果。

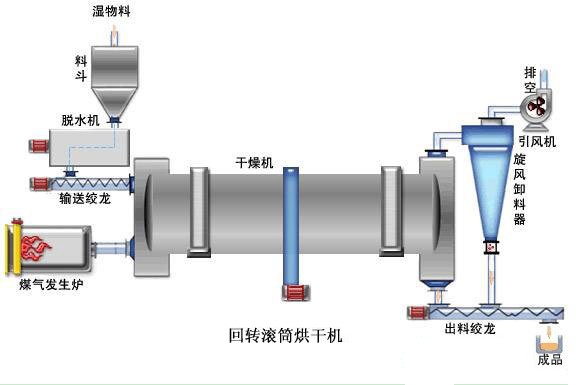

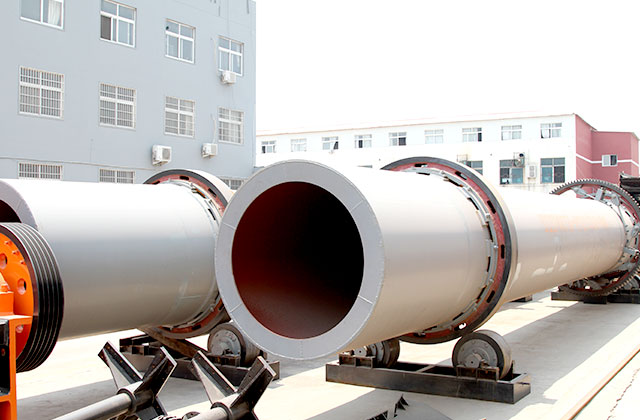

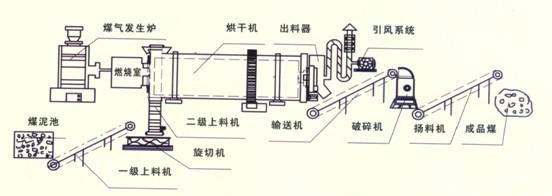

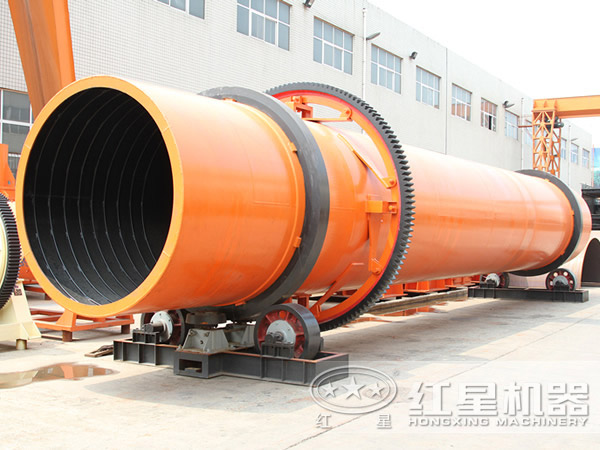

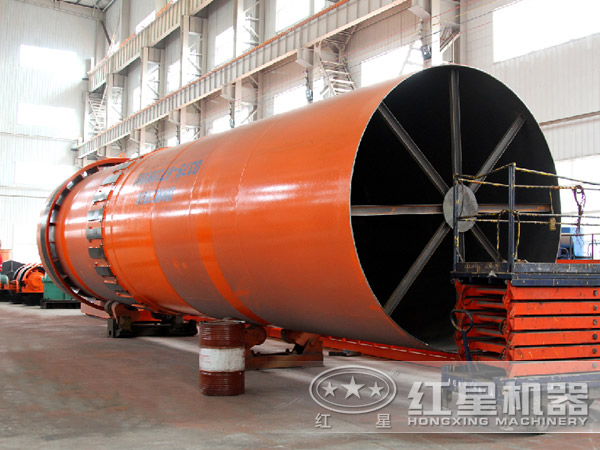

回转烘干机图片实拍

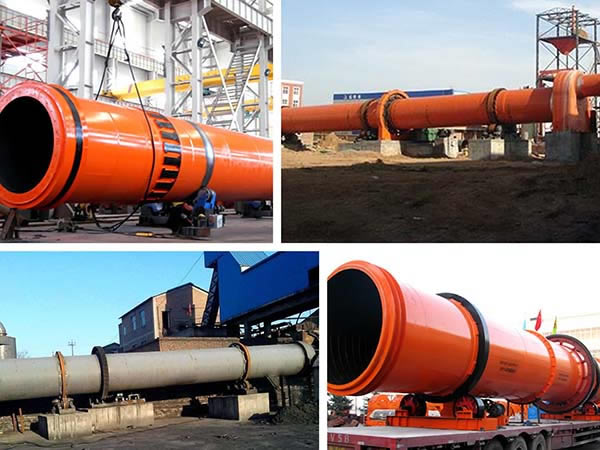

回转烘干机客户现场

回转烘干机

回转烘干机的安装与调试

1)回转烘干机的安装非常严格一定要按照装配图和基础图的要求规范施工,烘干机安装前,应对其零部件及其辅佐件一律清查、清擦、清理干净完备齐全。

2)在安装的过程中我们要注意安装的顺序:

回转烘干机结构

a、划基础线,在基础标板上正确的作出十字线,标高线,中心标板埋设要达到使用方便,准确并考虑机座安装后不被遮盖。

b、安装底座与拖轮铲平垫铁位置,划出底座,拖轮的中心线,按照图纸要求,找准底座与拖轮的安装位置,调平放正,先把基础孔灌浆,混凝土达到一定强度时,拧紧地脚螺栓,复查合格后,再安装筒体。

c、安装筒体及滚圈先将滚圈装在筒体上,固定时所需要的凹状接头要一正一反交错配置,并调整垫铁的厚度,使滚圈与凹状接头的接触保持相应的间隙,切勿一致,并点焊凹状接头螺栓头部与筒体内。

d、安装大齿轮安装前检查对接面接口不得有碰撞痕迹,把大齿轮与筒体接触表面清擦干净,然后将两半齿轮小心的对好并拧紧接口螺栓,便将大齿轮装在筒体上。转动筒体,检查大齿轮的径向跳动和侧向摆动,直至校调合格。

e、安装小齿轮、减速机、电机根据已装好的大齿轮,调整好大、小齿轮的啮合参数并达到设备规定要求,固定小齿轮,减速机电机的位置。

回转烘干机结构

f、安装齿轮罩,使其与齿轮的边缘距离匀称。

3)如果以上工作准备完毕,那么下面我们就该进行二次灌浆,灌浆的时候应该按照土建设计的要求进行灌浆,在此期间我们要严格按照要求操作,防止意外的产生。

河南郑州回转烘干机厂家地址:河南省郑州市高新区檀香路8号

回转烘干机价格咨询热线:0371-67772626

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
