搅拌式浮选机

【有效容积】:1-38m³

【生产能力】:0.2-38 m³/min

【应用范围】:水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

搅拌式浮选机介绍

搅拌式浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆-空气接角界面。

搅拌式浮选机图片

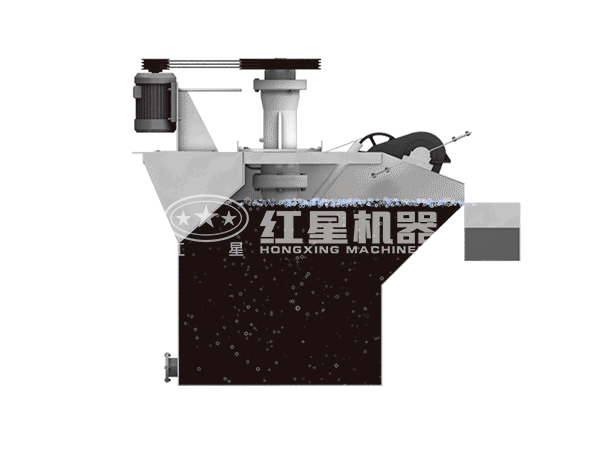

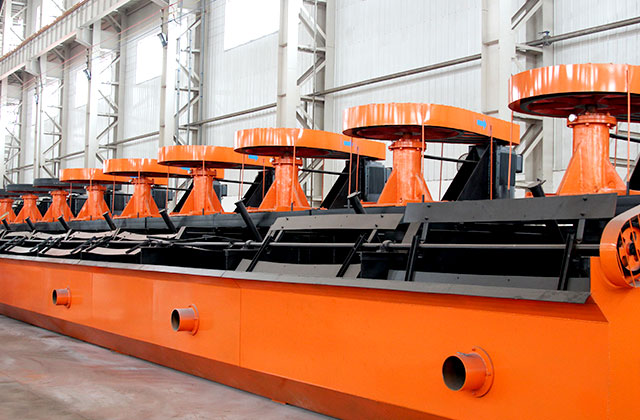

搅拌式浮选机

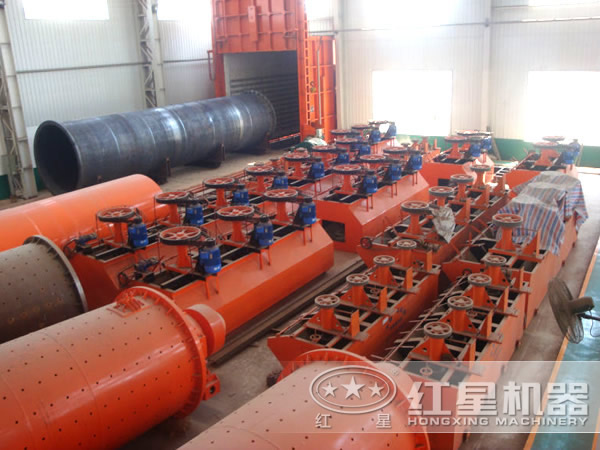

搅拌式浮选机厂区图

搅拌式浮选机性能特点

浮选机的结构装置主要由承浆槽、搅拌装置、充气装置、排出矿化泡装置、电动机等组成。

(1)承浆槽:它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。

(2)搅拌装置:它用于搅拌矿浆,防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的。

(3)充气装置:它由导管进气管组成,当叶轮旋转时,叶轮腔中产生负压,将空气通过中空的泵管吸入,并弥散在矿浆中形成气泡群,这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。

(4)排除矿化气泡装置:它是将浮在槽面上的泡沫刮出,主要由电机带动减速器,减速器带动刮板组成。

搅拌式浮选机工作原理

在浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。

搅拌式浮选机工作原理

搅拌式浮选机的安装顺序

①安装顺序:先安装头部槽体,再安装中间槽体,后面安装尾部槽体。

②槽体安装前要用水平测绘仪测出基础座的水平偏差,槽体装到基础上以后,使各个槽体的两边溢流堰成同一水平,用水平尺在不同槽体间找正,并用不同厚度的垫板使整机在长度方向和宽度方向上水平一致,在长度方向上总偏差不应超出3-5mm,入料口、槽体与槽体、槽体与中矿箱连接部均不得有渗漏现象,然后紧固机体各部螺栓。

搅拌式浮选机结构

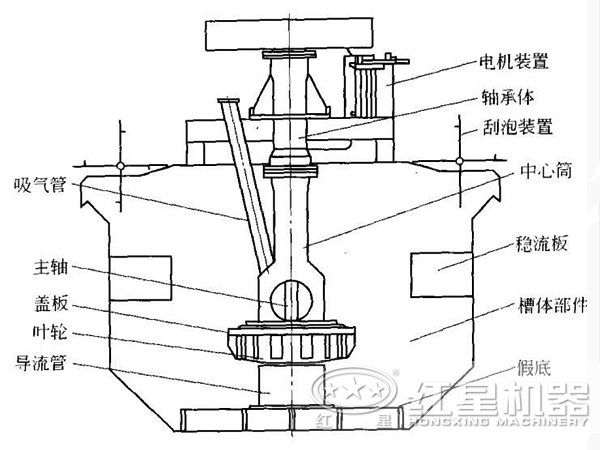

搅拌式浮选机结构图

搅拌式浮选机搅拌机构

①空心轴与叶轮应安装牢靠,叶轮水平面应保证与空心轴垂直,且不能上下串动。

②叶轮应与假底中心孔对中,其偏差不大于3mm。

③定子导向叶片与假底上的稳流板对齐,不得错开。

④叶轮与定子之间的径向、轴向间隙应保证在7-9mm之间,在安装中可从叶轮外径上任取等距离的三点测量其间隙,轴向间隙由调整垫来调节。

⑤传动三角带的安装松紧应适度,装三角带之前,先将电机和搅拌轴上的大小皮带轮安装合适,找平后再将三角带放入皮带轮槽中,调节中心距,张紧三角带。转动电机继续调整三角带,使在带负荷驱动时松边稍呈弓形。

⑥安装三角带轮安全罩,安全罩支腿插入管座应稳固。

⑦检查电机转动方向,叶轮为顺时针方向转动,搅拌机构应转动灵活,无卡阻现象。

搅拌式浮选机刮板机构

①安装刮板轴、刮板架、刮板橡皮,并使刮板轴转动,刮板橡胶板与溢流口之间的间隙一致,不大于5mm,后一槽刮板与前一槽刮板依次错开30°。

②刮板轴的中心都在同一直线上,相邻两轴的同轴度偏差不大于0.8mm。

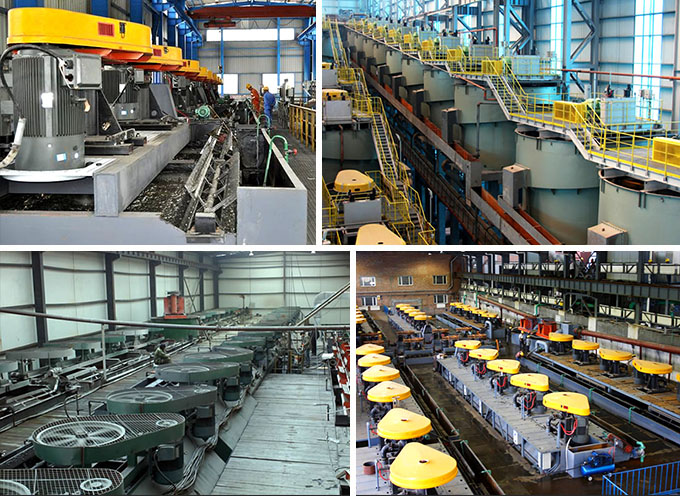

搅拌式浮选机客户现场

搅拌式浮选机客户现场

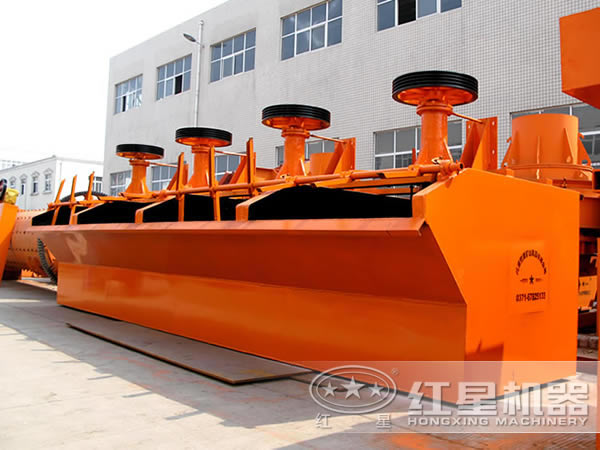

河南郑州搅拌式浮选机生产厂家及价格

搅拌式浮选机厂家

搅拌式浮选机价格详细咨询:0371-67772626。

搅拌式浮选机厂家地址:河南省郑州市高新区檀香路8号。

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

型号 XCF-1 XCF-2 XCF-3 XCF-4 XCF-8 XCF-16 XCF-24 XCF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 10819 3400
单效重量(t) 1.2 1.7 2.3 2.7 3.9 6.6 8.0 16.8
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2—1 0.4—2 0.6—3 1.2—4 3—8 4—16 4—24 10—38
主轴电动机 型号 Y132M2-6 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y280S-8 Y280S-8 Y280S-6
功率(kw) 5.5 7.5 11 15 22 37 37 45
叶轮
转速(r/min) 960 970 970 970 970 740 740 980
直径(mm) 400 460 540 620 720 860 950
高度(mm) 155 175 207 247 321 349
转速(r/min) 358 331 266 215 185 160 153
圆周速度(m/s) 7.5 7.5 7.5 7 6.97 7.6 7.6 7.4
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 700
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2
