单筒冷却机

【产品规格】:Φ1.5×15m-Φ4.5×50m

【生产能力】:2-36t/h

【应用范围】:水泥、硅酸盐制品、新型建筑材料、耐火材料、玻璃陶瓷等生产行业。

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

单筒冷却机介绍

单筒冷却机是回转窑系统中重要设备之一,该设备的作用是将从回转窑出来的熟料(1000-1200℃)通过筒体回转带动物料与空气进行充分热交换,使物料冷却到(200℃以下),同时提高熟料质量和易磨性,将冷却物料后的空气全部入窑,作为二次循环空气,提高了窑的热效率。单筒冷却机具有结构简单、运转率高、操作维护方便等特点。

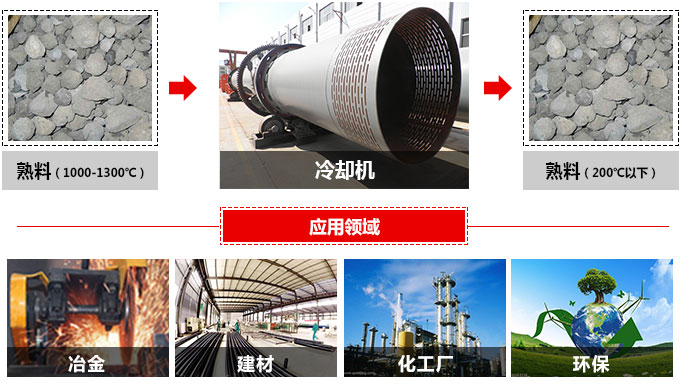

单筒冷却机适用物料及应用领域

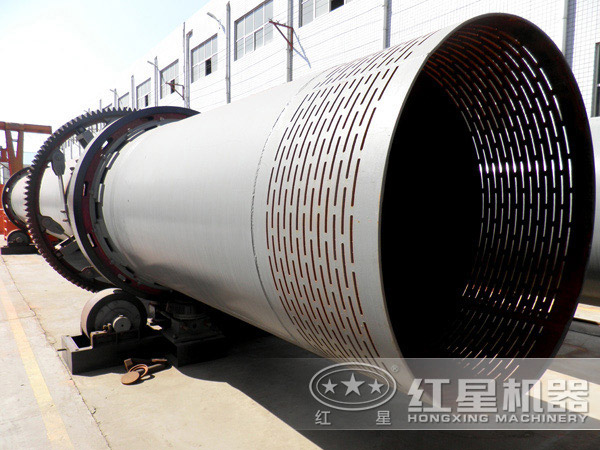

单筒冷却机图片实拍

单筒冷却机

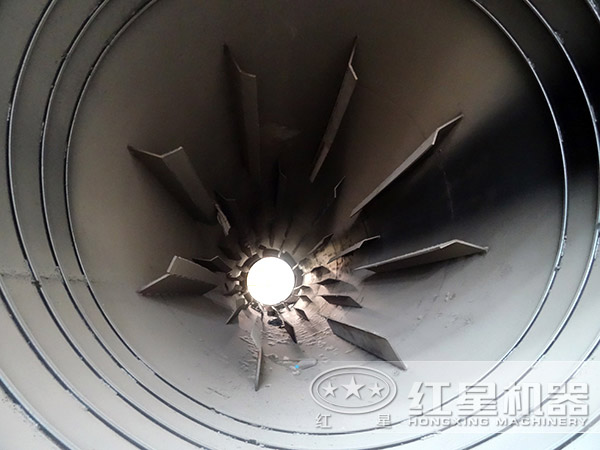

单筒冷却机内部细节

单筒冷却机性能特点

单筒冷却机是回转窑系统中重要设备之一具有以下特点:

(1)从回转窑出来的熟料(1000-1200℃)通过筒体回转带动物料与空气进行充分热交换,使物料冷却到(200℃以下),同时提高熟料质量和易磨性。

(2)将冷却物料后的空气全部入窑,作为二次循环空气,提高了窑的热效率。

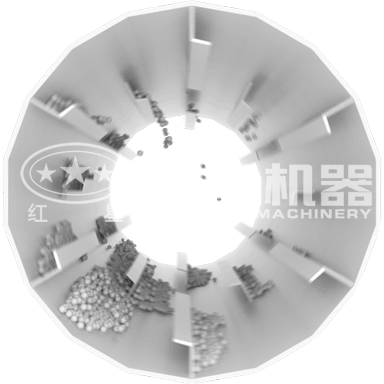

单筒冷却机工作原理

干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入冷却器内。冷却器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端流出,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使热物料得以冷却,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高冷却速率并促进物料前进。冷却体一般分为冷空气等。载热体经冷却器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

单筒冷却机工作原理

河南郑州单筒冷却机生产厂家及价格

单筒冷却机价格详细咨询:0371-67772626。

单筒冷却机厂家地址:河南省郑州市高新区檀香路8号。

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

规格(m)
(直径×长度)
生产能力
(t/h)
安装斜度
(%)
主减速机 主电动机
(kw)
总重量
(t)
Φ1.5×15 2-3 3-5 ZQ500 15 28
Φ1.5×20 3-4 3-5 ZQ500 15 35
Φ1.8×18 4-6 3-5 ZQ500 18.5 47
Φ2.0×22 7-8.5 3-5 ZQ500 22 61
Φ2.2×18 7-8.5 3-5 ZQ500 22 64
Φ2.2×22 8-10 3-5 ZQ650 30 73
Φ2.4×24 12-15 3-5 ZS125 45 98
Φ2.5×25 15-20 3-5 ZS125 55 110
Φ2.8×28 16-22 3-5 ZL100 55 130
Φ3.0×30 20-25 3-5 ZL115 75 169
Φ3.2×36 28-32 3-5 ZL115 90 200
Φ3.3×40 32-36 3-5 ZL130 132 237
Φ3.6×36 35-38 3-5 ZSY450-28 185 318
Φ4.0×36 50-60 3-5 ZSY450-25 220 348
Φ4.0×45 60-70 3-5 ZSY450-25 250 414
Φ4.5×50 70-75 3-5 ZSY500-25 315 576
