三筒烘干机

【生产能力】:1.9-76.0t/h

【筒体长度】:8-20m

【适用物料】:煤泥、金属粉末、沙子、石油焦、玄武岩、河卵石、铁矿石、高岭土、石膏等物料

  • 60秒快速回应

  • 免费设计流程方案

  • 一年保修、定期维护、终身跟踪服务

咨询本月优惠 在线咨询

产品简介

三筒烘干机介绍

三筒烘干机在烘干机设备中算是比较节能的一种烘干机,目前对原有的烘干机进行了一定的改进,内部结构简单,耗能少,成为用户的喜爱,大大提高了劳动生产率,目前主要应用于各个行业的矿渣、粘土、煤、铁粉、矿粉及其它混合材,建筑业的干混砂浆,黄砂等以及化工、铸造等行业原材料烘干。

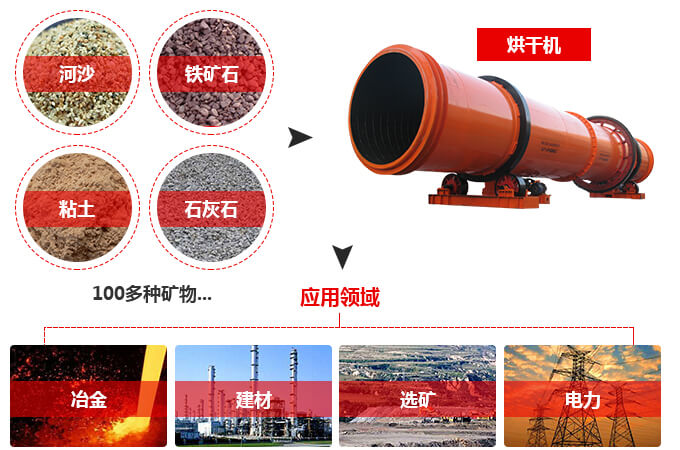

三筒烘干机应用领域

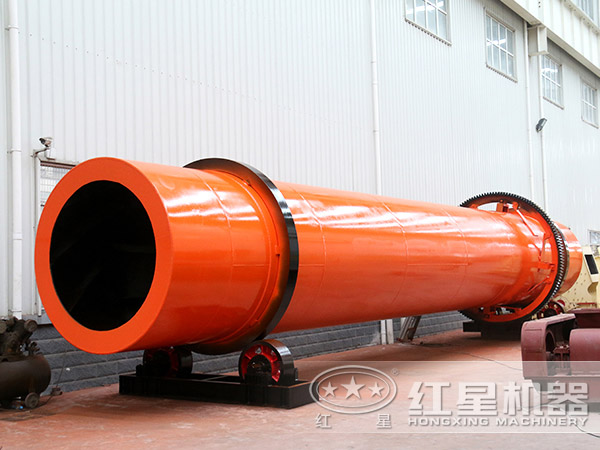

三筒烘干机图片实拍

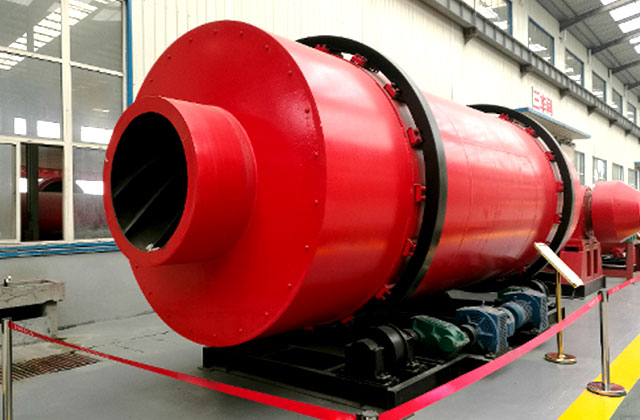

三筒烘干机

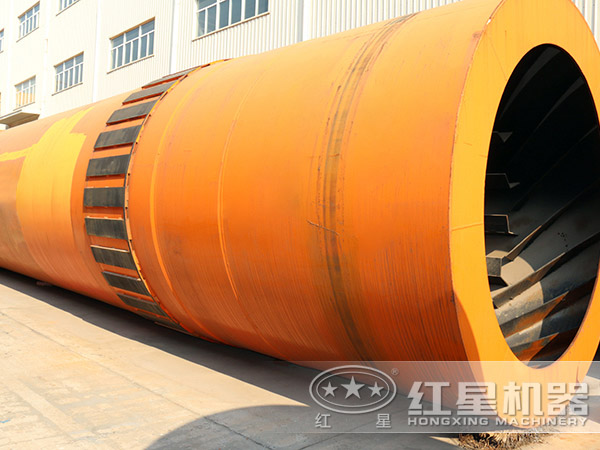

三筒烘干机厂家

三筒烘干机工作原理

三筒烘干机与其他烘干机设备一样,物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到较好干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

三筒烘干机原理

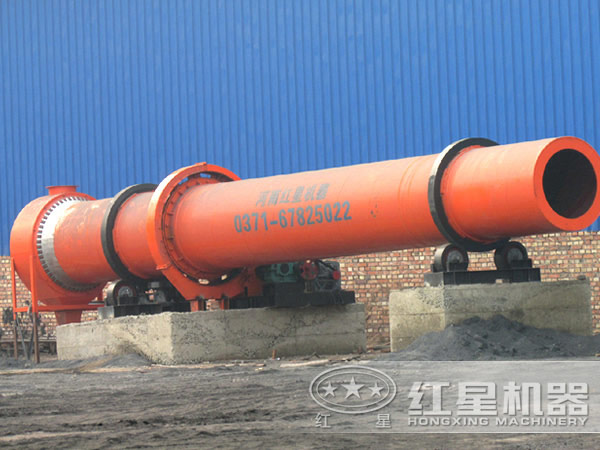

三筒烘干机客户现场

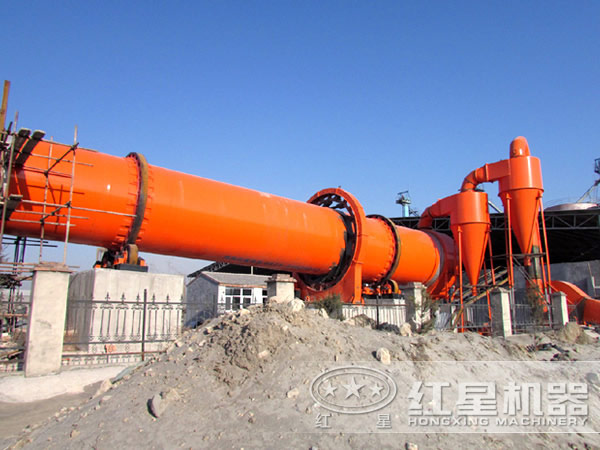

三筒烘干机客户现场

三筒烘干机现场

三筒烘干机注意事项

1)本烘干机使用操作人员要经过培训,方可上岗。

2)在250-380℃时我们就不需要加物料了,使我们的烘干机体内物料能够烘干。

3)严禁用铁铲和炉耙撞击炉膛的耐火材料和窑底实心滑料盆及下料管壁。

4)密封烘干机设备,防止进水。

5)本烘干机工作时,严禁人、身直接接触其金属外壳,特别是筒体、烟囱、炉门和卸料漏斗等,以防烫伤。

6)经常检查地脚螺栓,各联接件、配套设备的电机和减速器、调速器,防止松动、噪音、冲击、发热和泄漏。

三筒烘干机试车要点

1)试车前,固定烘干机基础面,使其在工作中牢靠。

2)安装时应注意主机体与水平的垂直。

3)试车前检查各电源,借口是否接好,方可试车。

4)按设备的动力配置电源线和控制开关。

5)检查完毕,进行空负荷试车,试车正常即可进行生产。

河南郑州三筒烘干机厂家地址:河南省郑州市高新区檀香路8号

三筒烘干机价格咨询热线:0371-67772626

40

矿机专业生产经验,在海内外积累了丰富的实践经验,工艺和技术成熟,深受广大客户的喜爱。

咨询热线
0371-67772626

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
